5 minuti da Maker – contenitore per spugna di ottone per pulizia saldatore

Quando si salda spesso, la qualità del lavoro dipende anche da un dettaglio “banale”: una punta del saldatore pulita. Per questo in laboratorio uso quasi sempre la spugna di ottone (brass wool) al posto della classica spugnetta umida: rimuove residui di stagno, ossidazioni e flussante in modo efficace, senza rovinare il rivestimento protettivo della punta. E soprattutto non richiede acqua, quindi evita gli shock termici che, nel tempo, possono accorciare la vita della punta del saldatore.

La spugna di ottone è anche poco abrasiva: aiuta a mantenere la punta più lucida, migliorando la conducibilità termica e facilitando l’adesione dello stagno durante le saldature.

Per mettere ordine sul banco (e avere sempre tutto al posto giusto) ho progettato un contenitore stampabile in 3D e poiché amo le abat jour degli anni ’70 ho realizzato una forma semplice costituita da due sfere:

  • una sfera cava che ospita la spugna di ottone;
  • una semisfera piena che funge da piedistallo stabile.

Come per gli altri mini-progetti, l’obiettivo è duplice: organizzazione del laboratorio e attività didattica concreta. Questo oggetto, infatti, è perfetto anche per strutturare micro-esercitazioni di modellazione e stampa 3D con gli studenti di prima e seconda superiore, perché è rapido da stampare, intuitivo da montare e subito utile.

File per la stampa 3D

Buon Making a tutti 🙂

Arduino nello zaino, upgrade: un saldatore TS101 in un rugged case stampato in 3D



Nel post “Arduino nello zaino” raccontavo l’idea di fondo: non portarsi dietro un mini-laboratorio completo, ma una dotazione minima, ordinata e pronta per qualsiasi micro-attività (in aula, in laboratorio, in giro).

Oggi aggiungo un tassello importante, l’uso di un saldatore elettrico portatile per la realizzazione di circuiti elettronici.

Ne ho provati tantissimi, a gas, a batteria, ma da qualche tempo uso il Miniware TS101, perché unisce portabilità, alimentazione flessibile e controllo della temperatura.

Con Arduino, ma in generale nella realizzazione di circuiti elettronici, prima o poi capita sempre almeno uno di questi scenari:

  • un cavetto Dupont che si sfila/si rompe e volete rifare un collegamento pulito;
  • un sensore o un connettore che volete rendere più robusto (saldatura + guaina termorestringente);
  • una piccola riparazione al volo (header, pin storti, fili su jack o morsetti);
  • saldare su circuiti PCB o millefori.

inoltre l’uso di un saldatore di queste dimensioni resta coerente con la logica che descrivevo nel post precedente: setup rapido, ordine, micro-attività replicabili.

Caratteristiche del TS101

Alimentazione: USB-C PD e DC “classico”

Il TS101 supporta due ingressi di alimentazione:

  • DC5525 (9–24 V) da alimentatore o batteria
  • USB-C Power Delivery (PD) da 9 V in su (caricatore PD / power bank PD, ecc.)

IMPORTANTE: non vanno usate contemporaneamente le due alimentazioni.

Nel manuale utente trovate anche una tabella che collega tensione/potenza e tempo minimo per passare da 30°C a 300°C (valori dichiarati):

  • 9V (≈9W): ~95 s
  • 12V (≈16W): ~43 s
  • 16V (≈30W): ~22 s
  • 19V (≈40W): ~15 s
  • 24V (≈65W): ~9 s

Potenza e profili PD

  • In DC lavora tipicamente 9–24 V fino a 65 W max.
  • In USB-C PD può arrivare (a seconda di firmware e alimentatore) fino a 90 W max con PD 3.1.

Range temperatura e stabilità

  • 50–400 °C con stabilità dichiarata ±2%.

Display

  • Display OLED più grande (128×32) rispetto a TS100, menu più ricco, preset e opzioni.

Comandi e uso base

  • Pulsante A: avvio riscaldamento / regolazione
  • Pulsante B: impostazioni / regolazione
  • OLED con icone di stato (boost, movimento, sleep, ecc.)
  • Presenza di vite di terra (ground screw)

Preset e regolazione temperatura

Potete lavorare con temperature preimpostate T1/T2/T3, oppure regolare “al volo”.

Boost mode

In riscaldamento, tenendo premuto A entri in boost mode: la punta sale alla temperatura “Boost” finché tenete premuto; rilasciando, torna alla temperatura di lavoro.

Sleep/Standby

  • se in working mode il TS101 resta fermo per 180 s (default), entra in sleep (compare “zZ”) e la punta scende alla “Sleep Temp”;
  • quando viene rilevato movimento, esce dallo sleep e torna in working mode;
  • se resta fermo in sleep per 240 s (default), passa in standby; dopo ulteriore tempo, lo schermo si spegne;
  • la lettera “M” sul display indica che il TS101 si sta muovendo;
  • parametro MsenUnit (sensibilità 1–5: più alto = più sensibile).

Configurazione rapida via file

Una funzione molto interessante è la gestione tramite file:

    1. collegate il TS101 al PC con cavo dati USB-C
    2. compare un disco virtuale
    3. modificate CONFIG.TXT e i parametri vengono aggiornati

Questo è ottimo per preparare un “config” standard (temperature preset, tempi sleep, luminosità, sensibilità movimento) identica per più dispositivi.

Firmware update

  • tenete premuto A;
  • collegate via USB-C al PC (entra in DFU mode);
  • copiate il file firmware nel disco virtuale.

Sicurezza e limiti termici

  • range punta: 50°C–400°C;
  • dopo 5 minuti ad alta potenza sopra 350°C (o uso prolungato) il controller può arrivare a ~50°C;
  • quando non in uso, spegnere per evitare rischi;
  • se compare “No tip!”, la punta non è inserita correttamente e va reinstallata.

Compatibilità punte: un vantaggio pratico (e economico)

  • Il TS101 è compatibile con le punte TS100: se avete già punte, le riusate; se dovete comprarle, trovate molta scelta.

La custodia rugged stampata in 3D

Se il saldatore è portatile, il punto debole diventa il trasporto: punta, cavo, stagno, spugnetta/lanetta… tutto deve essere protetto e ordinato.

Un contenitore stampato 3D risulta molto utile, ciò evita di utilizzare la scatola di cartone con cui vi viene venduto il saldatore. Il contenitore che ho stampato è una custodia rugged multi-scomparto, pensata specificamente per TS100/TS101, e derivata (remix) da un progetto precedente che trovate seguendo il link allegato.

Su Makerworld trovate molti contenitori simili a quello che sto utilizzando io ma questa soluzione mi piace perché:

  • può ospitare TS100/TS101
  • cavo
  • rocchetto stagno
  • lana metallica per pulizia punta
  • stand/rest (con cuscinetto 608, usato come appoggio per il saldatore caldo)
  • vani extra per piccoli accessori/ricambi

riassumendo una configurazione minimalista come piace a me 🙂

Buon Making a tutti 🙂

Saldare è semplice, ecco come fare!

Vuoi imparare a saldare?
Vuoi realizzare delle ottime saldature?
Vuoi insegnare ad altri come saldare?

Sono felice di annunciare che ho realizzato la traduzione in italiano di:

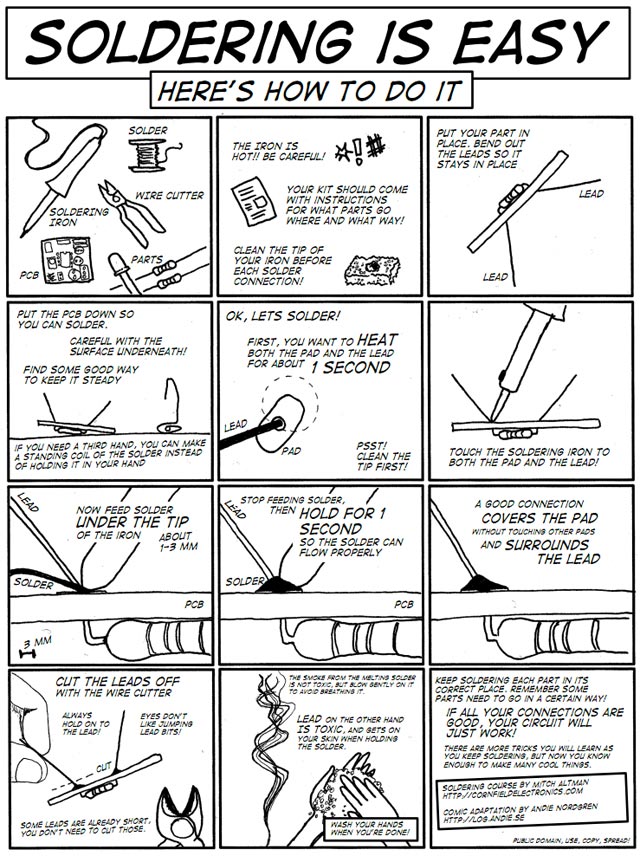

Soldering is Easy (Saldare è semplice)
(seguite il link per prelevare la versione in italiano)

un fumetto che insegnerà a chiunque le basi della saldatura.

Sette pagine che spiegano in dettaglio come fare una buona saldatura anche a chi non ha mai saldato!

Il lavoro originale in lingua inglese è stato curato da:

Pagina di riferimento: http://mightyohm.com/soldercomic

Il fumetto in inglese (ed altri argomenti molto interessanti) sarà incluso nel libro: How to Make Cool Things with Microcontrollers (For People Who Know Nothing) di prossima pubblicazione.
Il libro è stato realizzato da Mitch Altman e Jeff Keyzer edito da No Starch Press.

Il fumetto è rilasciato sotto licenza Creative Commons (Attribution-ShareAlike), quindi si è liberi di insegna con questo fumetto, tradurlo, usalo, diffonderlo, coloralo ed è fondamentalmente fare tutto ciò che vi pare!

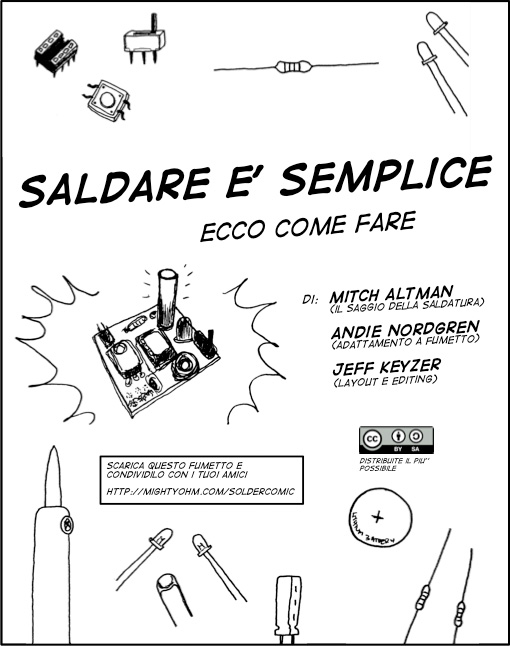

Un fumetto che insegna le basi della saldatura a stagno

Mai stato così semplice imparare a saldare!
Il fumetto che segue insegna le basi della saldatura in modo molto semplice e divertente. La realizzazione è di Mitch Altman e Andie Nordgren, per prelevare una versione in pdf del documento adatta per la stampa andate sul sito di Andie dove viene presentato il progetto, oppure seguite il link diretto al pdf.

La saldatura a stagno di componenti elettronici

Vi ricordo che la saldatura a stagno dei componenti elettronici necessita di molta pratica e attenzione e per tale motivo ho riassunto in una dispensa le nozioni spiegate a lezione negli scorsi giorni in laboratorio.

In allegato trovate il contenuto della dispensa e il link diretto al documento per la stampa.

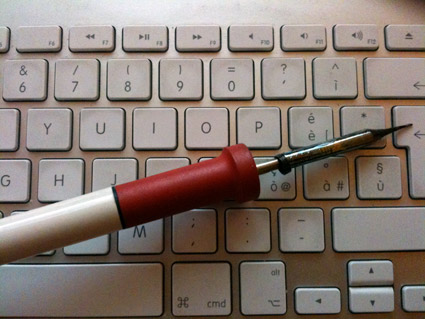

Il saldatore

La saldatura a stagno è il metodo con cui è possibile unire meccanicamente ed elettricamente i componenti elettronici al circuito stampato mediante la fusione di una lega metallica nel punto di contatto tra rame e reoforo del componente.
Il sadatore viene impiegato per scaldare il punto di connessione e fondere la lega di stagno e piombo.

Le caratteristiche fondamentali di un saldatore.

Potenza
I saldatori usati nel montaggio elettronico hanno potenze che oscillano tra i 15W e i 30W. Nei laboratori di elettronica professionale si adottano spesso stazioni di saldatura su cui è possibile regolare la temperatura o la potenza del saldatore, la potenza di questi dispositivi oscilla tra i 50W e i 100W.

La temperatura
La temperatura raggiunta dalla punta del saldatore può oscillare tra i 300°C e i 500°C, dipende dalla potenza del saldatore e dalla punta.

La punta
Le punte vengono prodotte in diverse forme e dimensioni ma tipicamente, nell’uso in laboratorio di elettronica, viene adottata una punta sottile che consente saldature di precisione. La punta è costituita internamente di rame e rivestita da un sottile strato di acciaio nikel e cromo ad alta resistenza chimica e meccanica ciò è indispensabile in quanto la lega fusa è molto aggressiva ed una punta costituita da solo rame finirebbe per corrodersi velocemente, mentre una punta costituita da solo rame non condurrebbe in modo adeguato il calore.

Lo stagno

La lega metallica è composta da stagno (Sn) al 60% e piombo (Pb) al 40%, alcune volte nella lega possono essere presenti piccole parti di rame e argento, la temperatura di fusione è di circa 190°C.
Aumentando la percentuale di stagno presente nella lega la temperatura di fusione si abbassa, ad esempio percentuali 63% di stagno e 37% di stagno abbassano la temperatura di fusione a circa 180°C.
Lo stagno viene fornito sotto forma di filo con diametro che può essere di 1,5 mm – 1 mm – 0,7 mm, per la realizzazione di circuiti elettronici si adottano diametri da 0,7 e 1 mm.
Il filo di stagno è costituito da un’anima di resina fondente semitrasparente che ha lo scopo di facilitare la saldatura, ne migliora la diffusione del calore e previene la formazione di ossidi.

Il dissaldatore

Per rimuovere un componente da un circuito è ovviamente indispensabile sciogliere lo stagno, ma questa operazione potrebbe risultare difficoltosa in quanto si rischia di bruciare il componente o peggio ustionarsi. E’ opportuno utilizzare un dissaldatore, il più comune è quello a pistone in grado di aspirare lo stagno fuso da un saldatore. Esistono dissaldatori più sofisticati costituiti da un saldatore abbinato ad un aspiratore.

Tecnica di saldatura

Prima di incominciare la saldatura:

  • Piegate i terminali (reaofori) dei componenti mediante una pinza a becchi lunghi in modo che possano entrare all’interno dei fori della basetta.
  • Ripiegate leggermente i reofori una volta inseriti nei fori della basetta ciò evita la caduta accidentale dei componenti dalla basetta.
  • La piega dei reofori deve avvenire a sufficiente distanza dal corpo del componente al fine di evitare la rottura del dispositivo.
  • Lasciate spazio tra il componente e la superficie della basetta (2 o 3 mm) in modo che venga favorita la dissipazione del calore dei componenti.
  • I componenti vanno saldati partendo da quelli più bassi in questo modo è possibile appoggiare lo stampato sul banco di lavoro senza far uscire i componenti.

Modalità operativa

  • Preriscaldate ponendo la punta del saldatore sulla piazzola toccando anche il reoforo del componente per un tempo variabile tra 1 e 2 secondi.
  • Senza togliere il saldatore sciogliete lo stagno appoggiandolo tra reoforo e piazzola, il filo di stagno dovrà essere sciolto tra il rame della piazzola e il reoforo e non direttamente sulla punta del saldatore. Lo stagno sciolto dovrà ricoprire l’intera superficie della piazzola. Questa seconda operazione non dovrà superare i 2 o 3 secondi.
  • Togliete il filo di stagno e dopo il saldatore.
  • Se lo stagno non ricopre interamente la superficie vuol dire che il rame è freddo o sporco o che lo stagno è scadente (bassa percentuale di stagno).
  • La saldatura dovrà avvenire in corrispondenza della piazzola, lo stagno non è da disperdete nelle piste vicine.
  • I reofori vanno tagliati una volta che avete concluso tutte le saldature.

La saldatura sarà perfetta se lo stagno risulterà liscio (senza porosità), lucido e distribuito uniformemente sulla piazzola e dovrà assumere la forma di un cono.

Precauzioni

  • La saldatura dovrà avvenire in corrispondenza della piazzola, lo stagno non è da disperdete nelle piste vicine.
  • Per evitare contatti accidentali utilizzare un supporto per saldatori.
  • Eliminate ogni impurità dalla punta del saldatore usando una piccola spugnetta imbevuta d’acqua, in mancanza è sufficiente anche uno straccio di cotone imbevuto d’acqua.
  • Oli, grassi, vernici, ossidazione, sporcizia e polveri sopra la basetta o sui reofori dei componenti compromettono la saldatura.
  • Molto spesso i componenti sono venduti su supporti di carta gommata e sui reofori molto spesso si depositano sostanze collose, eliminare queste sostanze prima di incominciare la saldatura.
  • La saldatura dei singoli punti dovrà avvenire nel minor tempo possibile onde evitare il surriscaldamento dei componenti e la loro conseguente rottura.
  • I reofori vanno tagliati una volta che avete concluso tutte le saldature.
  • La temperatura raggiunta dal saldatore può superare i 300°C quindi a contatto della pelle può provocare gravi ustioni.
  • Durante la saldatura si creano vapori nocivi, quindi mantenere areati i locali in cui si opera.
  • Evitate assolutamente la pulitura della punta del saldatore con lime o carta vetrata in quanto si eliminerebbe lo strato protettivo.

Errori

  • La saldatura non sarà corretta se assume la forma di una pallina, in questo caso eliminate tutto lo stagno con il succhiastagno e rifate la saldatura.
  • Se tra due punti si forma un ponticello di stagno vuol dire che avete usato troppo stagno.
  • Se lo stagno non aderisce al rame e forma una pallina si potrebbe essere in presenza di uno dei seguenti 4 errori:

1. lo stagno è scadente;

2. il rame è ossidato;

3. il saldatore è freddo;

4. l’operazione di saldatura si è ripetuta sullo stesso punto più volte.

  • Se le piazzole si staccano vuol dire che avete scaldato troppo, tempi di saldatura superiori ai 10 secondi possono provocare questo problema.

©2010, Michele Maffucci, updated Jenuary, 25, 2010
Except where otherwise noted, content on this document is licensed under a Attribution-Share Alike 2.5 Italy
