5 minuti da Maker: Bacchette da Nordic Walking in bamboo

Lascia una risposta

Nelle mie attività “5 minuti da Maker” del weekend ho rimesso in sesto un attrezzo che amo: le bacchette da Nordic Walking. Durante una camminata, una scivolata su un sentiero fangoso ha piegato una bacchetta commerciale. Da lì l’idea: autocostruirne un paio usando materiale di recupero e un pizzico di stampa 3D.
Obiettivo: resistenti, leggere, economiche.


Ho riutilizzato alcune canne di bamboo che avevo in balcone come tutori per le piante, le ho tagliate a misura delle bacchette originali e ho modellato punta e tappo superiore in 3D. In punta ho inserito due inserti a stella (recupero da un vecchio avvitatore), mentre per il manico ho usato uno scampolo di tessuto plastico; i guantoni sono quelli recuperati dal vecchio set. Sul manico ho praticato un forellino per una fascetta che fissa i guantoni.
Test sul campo questa mattina: funzionano egregiamente.

Materiali (recupero + poco altro)

  • 2 canne di bamboo dritte, senza crepe (diametro esterno ~20–24 mm)
  • 2 inserti a stella in acciaio (tipo punte/bit per avvitatore)
  • Tessuto plastico o nastro telato/camera d’aria per il grip
  • Guantoni/laccetti recuperati dalle vecchie bacchette
  • 2 fascette in nylon
  • Colla epossidica bicomponente o cianoacrilica gel
  • (Opz.) Tubetto termorestringente largo per rifinire l’impugnatura

Strumenti

  • Seghetto a mano
  • Carta vetrata fine
  • Trapano/punteruolo per foro passafascetta
  • Stampante 3D (consiglio PETG o Nylon per uso outdoor)

Dettagli costruttivi

Dimensionamento veloce

  • Lunghezza bacchetta: regola pratica del Nordic Walking
    altezza (cm) × 0,68 > arrotondate al multiplo di 5 più vicino.
    Esempio: 175 cm × 0,68 ≈ 119 cm > scegliere 120 cm.
  • bamboo: scegli canne con spessore omogeneo; conserva il nodo vicino alla punta per rinforzo, se possibile.

Modelli 3D (punta + tappo)

  • Punta 3D: bussola con sede per inserto a stella; si incolla e si “calza” sul bamboo.
  • Tappo superiore: tappo chiuso con leggero smusso, foro opzionale per fascetta dei guantoni.

Seguire il link su Thingiverse.

Suggerimenti di stampa

  • Materiale: PETG (resiste a umidità e urti).
  • Layer: 0,20 mm – Gusci: 4 – Infill: 40–60% (a griglia/gyroid).
  • Orienta la punta in modo che gli sforzi siano lungo gli strati (filetti perpendicolari alla spinta).
  • Se usate PLA, considerare una laccatura con vernice poliuretanica per protezione.

AVVERTENZE

  • Queste bacchette artigianali non sono certificate; usatele su percorsi facili e verifica spesso l’integrità del bamboo (crepe/filamenti).
  • Evitate pendii rocciosi o terreno ghiacciato.
  • Controllate periodicamente la presa dell’inserto e l’adesione dei pezzi 3D.
  • Se praticate NW con istruttore, confrontate lunghezze e tecnica.

Buon fine settimana a tutti 🙂

Related posts:

  1. Quick References per lo studio – Preparare un’esposizione orale
  2. Uno studente usa il Kinect per creare un sensore remoto per il tatto
  3. Fotografie dall’Argentina
  4. Aggiungere librerie nell’IDE Arduino

EduRobot beam – sistema di framing per le tue attività STEAM

2 Repliche

A livello indutriale il framing è una metodo costruttivo impiegata nell’automazione industriale fin dagli anni 30′ tra le più note è il T-Slot framing che mediante profilati in alluminio a sezione quadrata e fessure a T, da cui T-Slot, mediante una serie di connettori è possibile realizzare qualsiasi tipo di struttura, dai frame per le stampanti 3D ai banchi di lavoro industriali, robot, supporti per strumenti da laboratorio e molto altro.

Fonte Wikipedia

La caratteristica modulare dei profilati su fessure a T, in genere su tutti i lati permette una libertà di costruzione notevole. Sul mercato è possibile trovare diverse tipologie di T-Slot: OpenBeam, MakerBeam, MicroMax, 80/20
Ho utilizzato ed utilizzo tutt’ora i T-Slot, però in alcune occasioni può essere utile utilizzare altre tipologie di strutture.

L’uso dei T-slot in alcune occasioni può diventare ingombrante ed anche costoso, soprattutto per l’aumento, nell’ultimo periodo, del costo della materia prima, l’alluminio, pertanto in alcune mie recenti sperimentazioni ho preferito adottare altre strategie, più economiche e facili da produrre, in legno e poi in plastica.

La necessità sempre più frequente di dare forma fisica ai progetti STEAM mi ha fatto riflettere su come da bambino giocavo e costruivo, il meccano e i Lego, il trafonro ed il compensato erono la base da bambinoi. Il metodo “meccano” lo ritroviamo in moltissimi kit didattici, pertanto ho voluto riprendere l’idea ma in una modalità credo più semplice.

Nelle mie sfide personali di Making, “5 min. da Maker” ho abbozzato su carta il progetto da cui poi è nato EduRobot beam. Le bacchette sono lunghe 100 mm con fori su tutti i lati da 3 mm di diametro ad una distanza di 10 mm l’uno dall’altro, in aggiunta ho realizzato degli elementi di aggancio di varie forme. On-line trovate soluzioni similari, io ho realizzato una mia versione che spero possa essere utile e personalizzata anche ad altri.

In che modo utilizzo gli EduRobot beam:

  • prototipazione rapida di robot didattici
  • OpnePLC. Un unico rack su cui disporre Raspberry Pi come unità server ed Arduino come I/O
  • stazione meteo
  • sistema domotico

La modularità mi permette quindi di gestire in modo ordinato ed economico molte tipologie di progetti STEAM.

Per prelevare i sorgenti grafici per la stampa 3D seguire il LINK.

Per la costruzione allego alcune fotografie che dettagliano la modalità di incastro.

Vista esplosa della struttura di base

Dettaglio esploso senza schede elettroniche

Ordine di assemblaggio della struttura portante

Dettaglio struttura portante ed L di blocco

Dettaglio struttura portante ed L di blocco

Dettaglio supporto scheda

Dettaglio supporto scheda

Dettaglio supporto scheda

Buon Making a tutti.

Related posts:

  1. EduRobot – ASL V02 per Arduino e BBC micro:bit
  2. Buone Feste
  3. MicroCode – Language – Lezione 2
  4. Buone Feste

7 stampe 3d in 7 giorni – Tool Holder – concentratore di disordine

Lascia una risposta

Ricevo spesso mail in cui mi si chiede informazioni in merito all’utilizzo che ne faccio delle mie stampanti 3D quali sono i progetti che realizzo e quali sono i software che prediligo, per la modellazione 3D e lo slicing.

Ho iniziato con la stampa 3D principalmente per necessità sperimentale/lavorativa. Come molti di voi sapranno, sono un insegnante di laboratorio di elettronica e sistemi elettronici e mi occupo di automazione. Uso la robotica educativa come strumento didattico soprattutto nella scuola superiore. La stampa 3D quindi mi ha permesso di prototipare rapidamente ciò che ho in mente: kit robotici, ma anche strumenti ed accessori per il laboratorio scolastico. Trovo sempre affascinante il processo che va dal disegno su carta dell’idea per poi passare alla modellazione con un software e giungere poi alla realizzazione fisica dell’oggetto con una stampante che si trova a 50 cm dalla mia postazione di lavoro.

Mi trovo molto spesso nella necessità di costruire oggetti di uso comune, per il mio lavoro per mettere ordine nel laboratorio scolastico o il mio mini FablLab casalingo o ancora accessori per la mia casa. Alcune volte la necessità nasce mentre scrivo le lezioni e mi accorgo di aver necessità di uno strumento particolare.

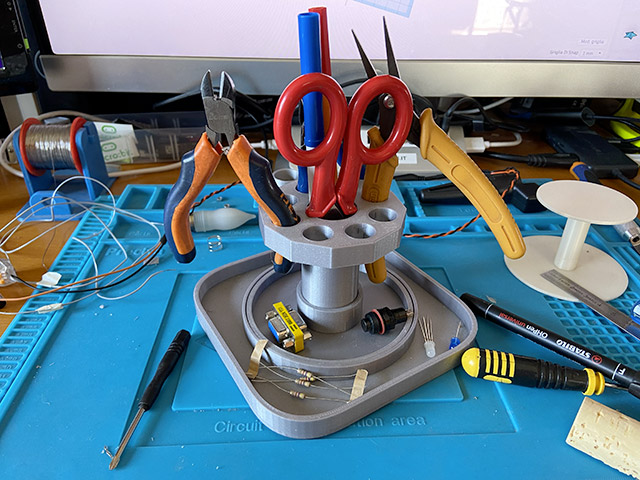

Pertanto aggiungo questo nuovo strumento che mi permette di mantenere ordine sulla scrivania durante un’attività pratica a scuola o a casa, un Tool holder, un porta oggetti, un evita disordine, chiamatelo come volete.

Mi trovo spesso con componenti, cavi elettrici e attrezzi sparpagliati sulla scrivania pertanto per concentrare il disordine temporaneo in un unico posto uso il mio “concentratore di disordine”, ovvio che al termine dell’attività dovrà poi essere riposto tutto nei contenitori, ma almeno questo mi permette di non perdere viti e componenti elettronici.

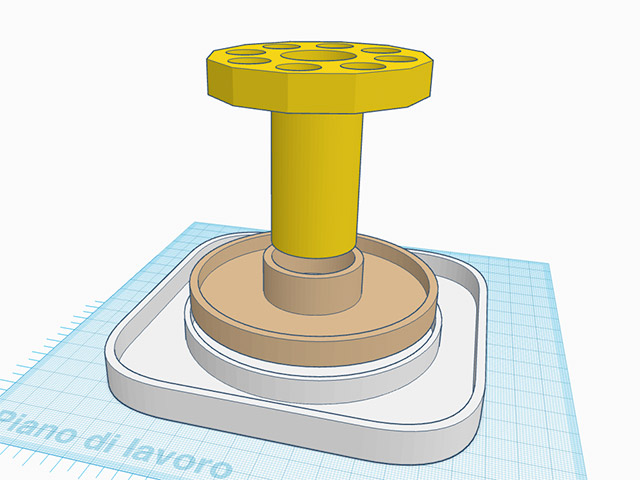

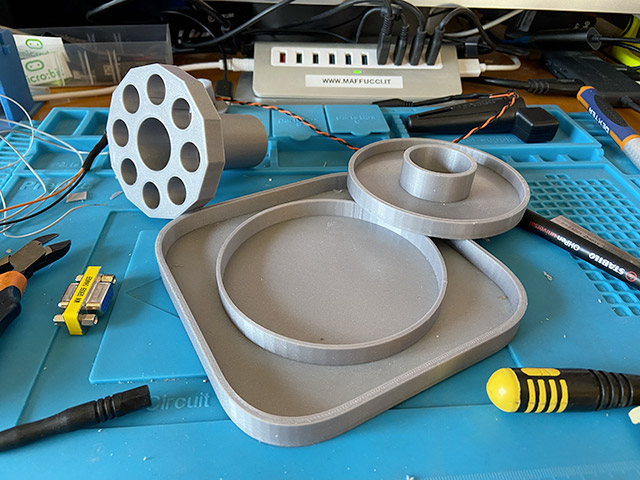

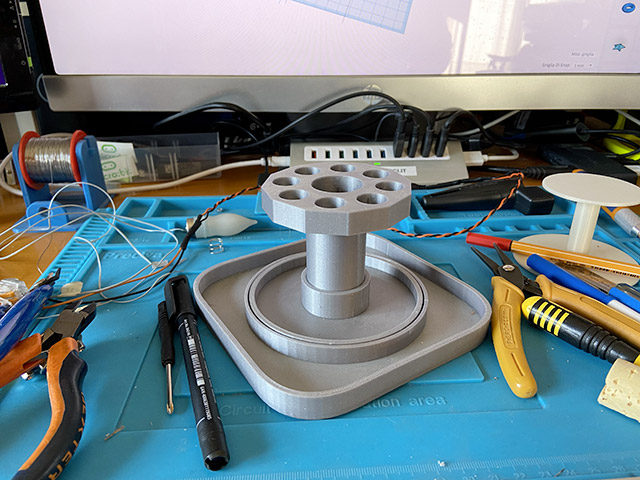

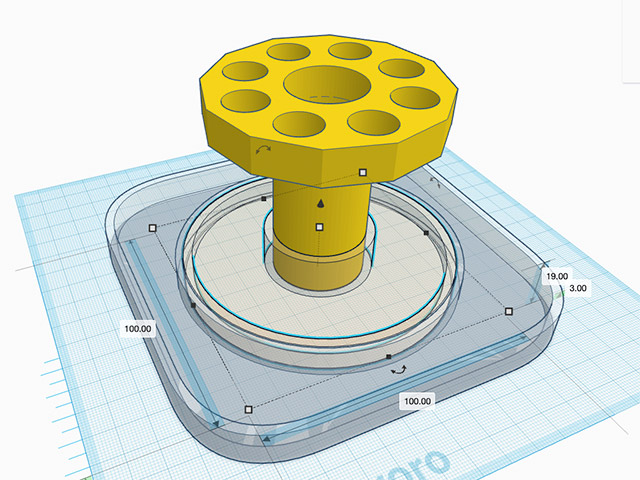

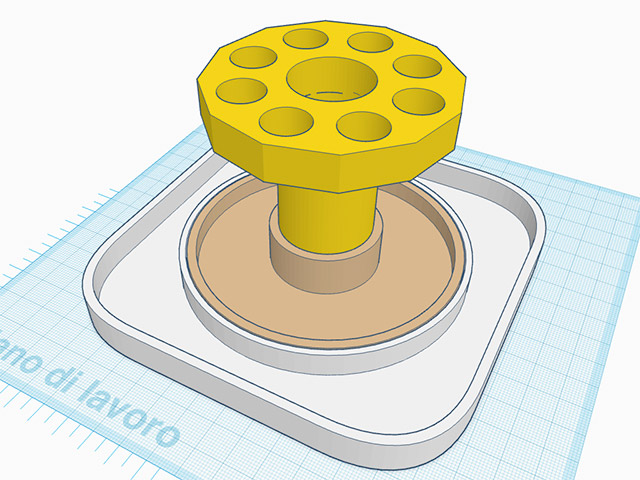

L’oggetto è costituito da 3 elementi, che possono anche essere utilizzati separatamente, oppure inseriti uno dentro l’altro in modo da poterli ruotare uno rispetto all’altro.

Mostrerò come realizzarlo il “concertatore di disordine” durante il mio prossimo corso.

Condivido con voi i sorgenti grafici per la stampa 3D. Come potete notare seguendo il link, trovate due versioni della parte centrale con altezza diversa, scegliete quella che risponde meglio alle vostre esigenze.

Buon Making a tutti 🙂

Related posts:

  1. La micro matita
  2. BBC micro:bit – Esercizio: Realizzare un timer per il lavaggio delle mani
  3. Papà mi costruisci una lampada ecosostenibile?
  4. DIN rail stand XL – cheap version

7 stampe 3d in 7 giorni – Ozobot EVO kit

Lascia una risposta

Come supporto del mio prossimo corso in partenza il 27.06.22 ho realizzato una serie di elementi che si incastrano come una cintura sul piccolo robot. Gli elementi sono:

  • forchetta,
  • spazzaneve,
  • pala escavatore
  • “trascina dischi” un elemento in grado di spostare i dischi impilabili da utilizzare come ostacoli all’interno degli scenari
  • un reggi penna per trasformare Evo in un robot disegnatore. Questo oggetto è formato da tre parti: la base, il supporto per il pennarello ed un pomello da utilizzare per stringere manualmente la vite che blocca il pennarello. Per assemblare questo elemento sono necessari due dadi M3 e due viti M3 da 16 mm. E’ possibile inserire pennarelli con diametro massimo di 11 mm.
  • driver per spostare dischi
  • dischi impilabili

Tutti gli elementi hanno un orientamento preciso e l’inserimento deve avvenire dal basso tutto ciò è dettagliato nelle immagini che seguono.

Per prelevare i file per la stampa 3D seguire il link.

Buon Making a tutti 🙂

Related posts:

  1. 9 algoritmi che hanno cambiato il futuro
  2. Hackability, making e coprogettazione diventano un esame per gli ingegneri del futuro
  3. BBC micro:bit – usare un sensore DHT 22
  4. I miei corsi: Apprendimento attivo con Raspberry Pi e Arduino

7 stampe 3d in 7 giorni – BBC micro:bit Holder V2

Lascia una risposta

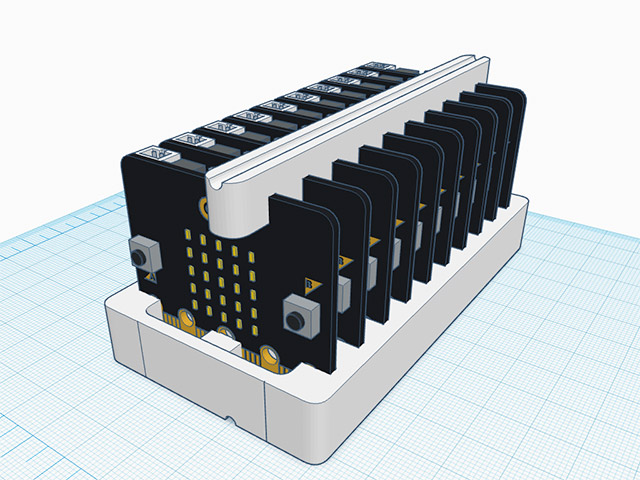

Durante il corso “STEAM: idee di lezione e didattica attiva – 3’ed.” vedremo come utilizzare Tinkercad e per l’occasione mostrerò come sviluppare diversi strumenti che possono esserci di aiuto nelle attività quotidiane di Coding a scuola. Tra gli esempio che verranno implementati in diretta, un pratico supporto per schede BBC miro:bit che ci permetterà di mantenere ordine durante le sperimentazioni. Si tratta della seconda versione del supporto che migliora la precedente realizzata qualche anno fa.
La struttura vincola saldamente tutte le schede e per evitare fuoriuscite di schede un “pettine” blocca tutti i micro:bit con un elastico.

Per chi fosse interessato è possibile prelevare i sorgenti per la stampa 3D sulla mia pagina su Thingiverse.

Buon Making a tutti 🙂
