Simulatore on-line di breadboard

L’uso della breadboard è pratica comune in laboratorio, ma purtroppo gli studenti non possono fare pratica al di fuori della scuola, anche se io ne consiglio l’acquisto affinchè sia uno strumento comune, al pari del righello e della matita.

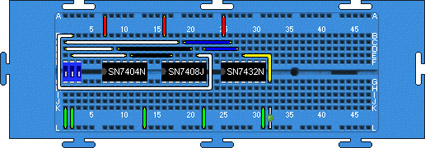

Ho trovato questo eccellente Applet Java che consente la simulazione di una basetta breadboard, ne visualizza l’immagine e potete disporre i componenti su di essa. L’utente può selezionare diversi segnali di input tra quelli disponibili, in questo modo potete realizzare un gran numero di simulazioni, inoltre se il vostro circuito è molto complesso potete collegare più breadboard insieme.
Interessantissima la possibilità di creare nuovi componenti.

Sul sito di riferimento trovate tutte le informazioni necessarie con esempi e manualistica.
Credo che questo Applet possa diventare strumento comune all’interno della pratica laboratoriale per i corsi di elettronica ed elettrotecnica.

Ed ora nessuna più scusa, si può sperimentare anche a casa 🙂 verificare il funzionamento del vostro circuito ed utilizzarlo per la realizzazione dello schema topografico da allegare alla relazione.


9 pensieri su “Simulatore on-line di breadboard

  1. Pingback: Michele Maffucci » Blog Archive » Disegnamo il circuito su breadboard

  2. Michele

    Salve, mi scusi l’intrusione. Sono andato sul sito che lei ha indicato per poter scaricare virtual simulator.
    Quando decomprimo la cartella zippata del simulatore, non riesco a trovare l’eseguibile per avviare il programma.
    Mi può aiutare?
    Grazie mille

    Rispondi
    1. admin Autore articolo

      Salve,
      non si preoccupi nessuna intrusione 🙂

      All’interno della cartella non è presente un file eseguibile, ma un programma Java.
      Per far funzionare il programma bisogna installare l’ambiente di runtime Java.

      Segua questo link per scaricare Java:
      http://java.com/en/download/manual.jsp

      Per il funzionamento del programma faccia riferimento al manuale che trova seguendo il link

      Se avesse dubbi mi contatti quando vuole.

      Saluti.

      Rispondi
  3. Marco

    Salve, sono un docente della scuola professionale Einaudi di Bolzano.
    Ho provato il link indicato, purtroppo senza successo.
    E’ stato tolto?
    Potrebbe indicarmi un sito alternativo o diversamente, me lo potrebbe girare via mail?
    Pensavo di utilizzarlo nel confezionamento di alcune dispense per i miei studenti.

    Grazie

    Rispondi
    1. admin Autore articolo

      Gentile collega, grazie per la segnalazione.

      Attualmente il link dovrebbe funzionare,
      analoga segnalazione mi è giunta qualche settimana fa da altri utenti ed ho provveduto ad aggiornare il link.
      Ho provato in questo momento ed effettuo regolarmente il download.

      Questo il link diretto alla pagina di download: http://www.cs.york.ac.uk/jbb/archive/toolset/jbb-toolset-download

      In ogni caso se continuano ad esserci problemi prova anche a scaricando l’applicativo da sourceforge.net seguendo il link:

      http://sourceforge.net/projects/javabreadboard/

      Saluti.

      Rispondi
  4. Nino

    Gentile prof.,
    sul mio blog ho pubblicato la foto di un laboratorio digitale molto economico e fatto con materiali di recupero. Se i suoi allievi sono interessati sono a disposizione per fornire loro gli schemi elettronici e tutte le soluzioni pratiche per la realizzazione: mobile in legno, piano in alluminio con incollato il cartocino giallo con stampigliati i numeri e protetti da adesivo trasparente, ecc..ecc…
    Alla morsettiera si può avere a disposizione tutto ciò che conviene meglio: dai pulsanti con antirimbalzo ai deviatori HIGH/LOW, ai led pilotati da HIGH (NPN) a quelli pilotati da LOW(GND).agli oscillatori ad onda quadra e sinusoidale.

    http://arduinomicro.blogspot.it/

    Rispondi
    1. admin Autore articolo

      Gentilissomo Nino.

      Grazie per la sua disponibilità a nome mio e sicuramente dei miei studenti.
      Il laboratorio che lei ha creato è di estremo interesse e completo, sicuramente potrà essere ben impiegato in un laboratorio di elettronica scolastico.
      Io stesso, come lei, mi sono trovato negli scorsi anni a dover realizzare con elementi “poveri” delle piccole stazioni per il test di circuiti logici.

      Le faccio i miei complimenti per la quantità di documentazione che sta inserendo sul suo blog, sarà mia cura segnalarlo ai miei studenti.

      La ringrazio fino d’ora.

      Saluti.
