5 minuti da Maker: Bacchette da Nordic Walking in bamboo

Lascia una risposta

Nelle mie attività “5 minuti da Maker” del weekend ho rimesso in sesto un attrezzo che amo: le bacchette da Nordic Walking. Durante una camminata, una scivolata su un sentiero fangoso ha piegato una bacchetta commerciale. Da lì l’idea: autocostruirne un paio usando materiale di recupero e un pizzico di stampa 3D.
Obiettivo: resistenti, leggere, economiche.

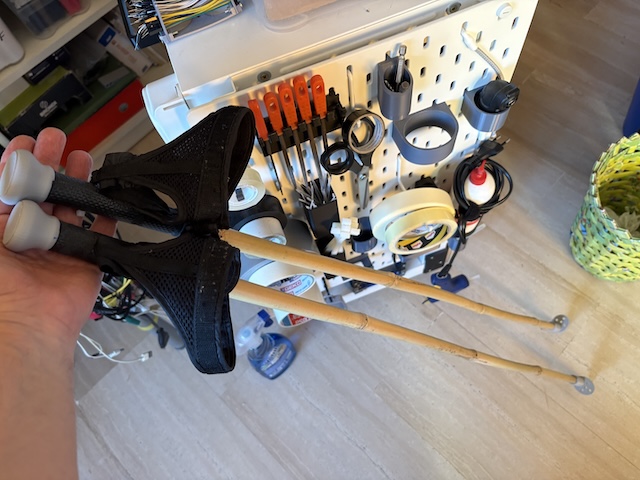

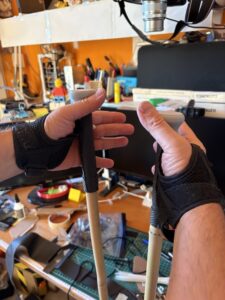

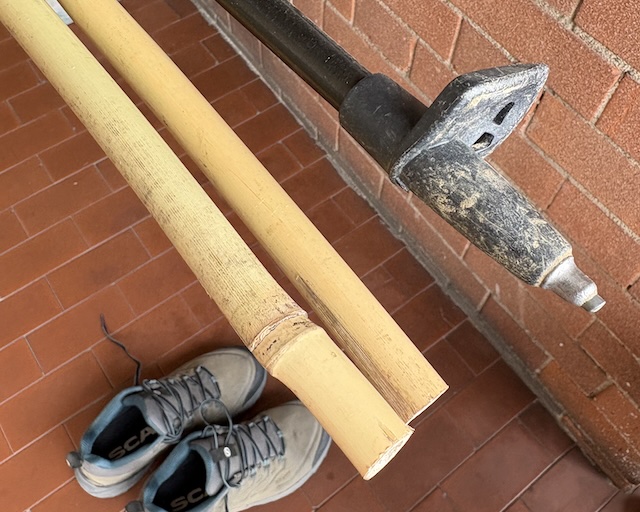

Ho riutilizzato alcune canne di bamboo che avevo in balcone come tutori per le piante, le ho tagliate a misura delle bacchette originali e ho modellato punta e tappo superiore in 3D. In punta ho inserito due inserti a stella (recupero da un vecchio avvitatore), mentre per il manico ho usato uno scampolo di tessuto plastico; i guantoni sono quelli recuperati dal vecchio set. Sul manico ho praticato un forellino per una fascetta che fissa i guantoni.
Test sul campo questa mattina: funzionano egregiamente.

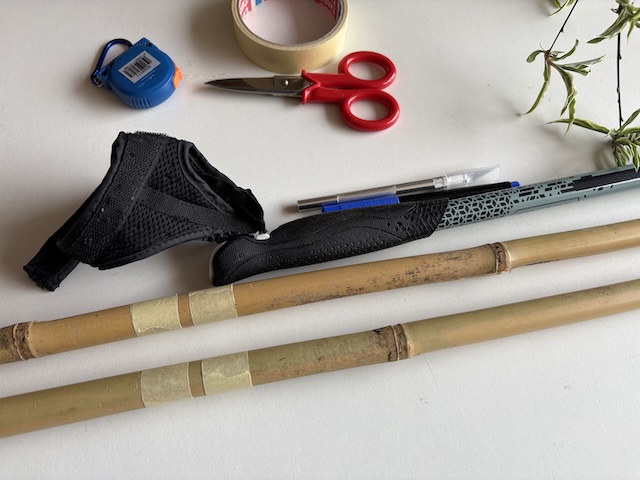

Materiali (recupero + poco altro)

  • 2 canne di bamboo dritte, senza crepe (diametro esterno ~20–24 mm)

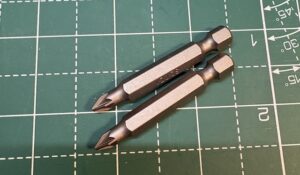

  • 2 inserti a stella in acciaio (tipo punte/bit per avvitatore)

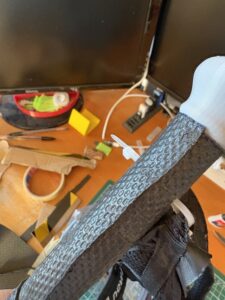

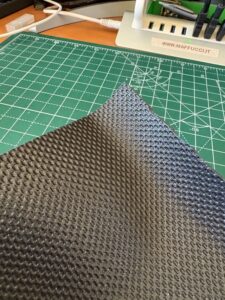

  • Tessuto plastico o nastro telato/camera d’aria per il grip
  • Guantoni/laccetti recuperati dalle vecchie bacchette
  • 2 fascette in nylon

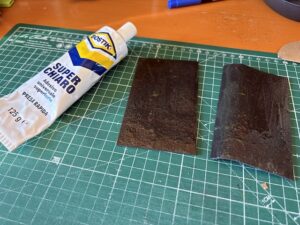

  • Colla epossidica bicomponente o cianoacrilica gel
  • (Opz.) Tubetto termorestringente largo per rifinire l’impugnatura

Strumenti

  • Seghetto a mano
  • Carta vetrata fine
  • Trapano/punteruolo per foro passafascetta
  • Stampante 3D (consiglio PETG o Nylon per uso outdoor)

Dettagli costruttivi

Dimensionamento veloce

  • Lunghezza bacchetta: regola pratica del Nordic Walking
    altezza (cm) × 0,68 > arrotondate al multiplo di 5 più vicino.
    Esempio: 175 cm × 0,68 ≈ 119 cm > scegliere 120 cm.
  • bamboo: scegli canne con spessore omogeneo; conserva il nodo vicino alla punta per rinforzo, se possibile.

Modelli 3D (punta + tappo)

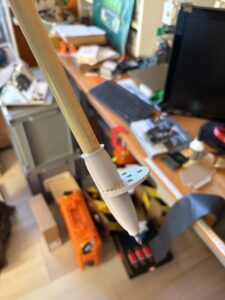

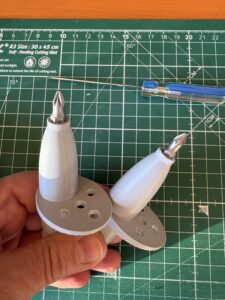

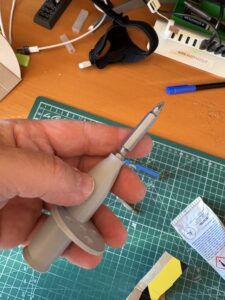

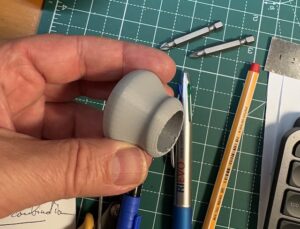

  • Punta 3D: bussola con sede per inserto a stella; si incolla e si “calza” sul bamboo.

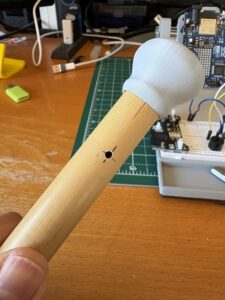

  • Tappo superiore: tappo chiuso con leggero smusso, foro opzionale per fascetta dei guantoni.

Seguire il link su Thingiverse.

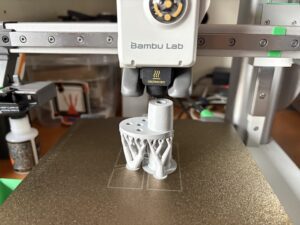

Suggerimenti di stampa

  • Materiale: PETG (resiste a umidità e urti).
  • Layer: 0,20 mm – Gusci: 4 – Infill: 40–60% (a griglia/gyroid).
  • Orienta la punta in modo che gli sforzi siano lungo gli strati (filetti perpendicolari alla spinta).
  • Se usate PLA, considerare una laccatura con vernice poliuretanica per protezione.

AVVERTENZE

  • Queste bacchette artigianali non sono certificate; usatele su percorsi facili e verifica spesso l’integrità del bamboo (crepe/filamenti).
  • Evitate pendii rocciosi o terreno ghiacciato.
  • Controllate periodicamente la presa dell’inserto e l’adesione dei pezzi 3D.
  • Se praticate NW con istruttore, confrontate lunghezze e tecnica.

Buon fine settimana a tutti 🙂

Related posts:

  1. Quick References per lo studio – Preparare un’esposizione orale
  2. Uno studente usa il Kinect per creare un sensore remoto per il tatto
  3. Fotografie dall’Argentina
  4. Aggiungere librerie nell’IDE Arduino

Apnea e stampa 3D – passante da cintura per piombi

Lascia una risposta

Considero l’apnea non è solo uno sport: è un’arte che unisce il corpo e la mente, richiedendo meditazione, consapevolezza e una profonda connessione con il respiro. Ogni elemento dell’attrezzatura gioca un ruolo cruciale per garantire sicurezza ed efficienza, specialmente durante gli allenamenti, dove spesso si sperimentano configurazioni diverse per trovare l’equilibrio perfetto.

Per venire incontro a un’esigenza pratica, ho deciso di utilizzare la stampa 3D per creare un passante per la cintura dei piombi. L’idea nasce dall’osservazione di modelli commerciali e dai suggerimenti dei miei istruttori: ho preso spunto da queste soluzioni e le ho riprodotte con alcune personalizzazioni, per gli amici apneisti che cercano maggiore comodità e velocità nel cambiare il peso della zavorra.

Il design ad avvitamento in ottone è pensato per rendere più rapidi i cambi di peso durante l’allenamento. La stampa 3D ha permesso di realizzare un prodotto personalizzato, robusto e perfettamente adattabile alle esigenze di chi pratica apnea.

Se siete curiosi di scoprire di più sul progetto e desiderate stampare in 3D il passante seguite il link per prelevare il sorgente per la stampa 3D. Il passante è stato realizzato in PETG. L’inserto in ottone può essere inserito nel foro utilizzando un saldatore, così come evidenziato nel video allegato.

Spero possa servire.

🙂

Related posts:

  1. La micro matita
  2. Loop di apprendimento
  3. Apnea e un po’ di robotica
  4. DIN rail stand XL – cheap version

EduRobot 4WD – stampare e costruire il robot

Lascia una risposta

Avevo promesso qualche mese fa che avrei rilasciato i sorgenti grafici di EduRobot 4WD e lo scorso giugno studenti di alcune scuole italiane mi hanno chiesto la cortesia di rendere disponibili i sorgenti per la stampa 3D. Gli impegni di fine anno non mi hanno permesso di essere celere nella pubblicazione e visto che domani è l’inizio di un nuovo anno scolastico rendo disponibile la semplice base robotica in modo che possa essere utilizzata e spero anche migliorata dagli allievi.

Ma qual è l’idea progettuale di base di EduRobot 4WD?

Come ribadito nel post di presentazione di EduRobot 4WD, durante le attività laboratoriali di robotica con studenti e docenti, spesso la costruzione della parte meccanica richiede molta attenzione e tempo. Per questo motivo, ho deciso di realizzare un design semplice, ma funzionale, su cui poter facilmente integrare qualsiasi sistema di controllo elettronico. Pertanto per rendere la programmazione più stimolante e varia, ho progettato un robot 4WD che può avere diverse funzionalità: può essere comandato via Bluetooth o WiFi, può operare autonomamente, seguire persone, reagire alla luce, rilevare gas, seguire una linea, o ancora rispondere ai comandi vocali.

In questa struttura le parti che necessitano di solidità sono vincolate da viti metalliche mentre i circuiti di controllo e le batterie di alimentazione sono fissate con velcro a forte tenuta. L’utilizzo del velcro è stata una soluzione che mi ha permesso di ridurre le fasi di assemblaggio e di modifica della struttura. Ovviamente una struttura di questo genere non è cosa nuova, potete ritrovare design simili realizzati in compensato o in plexiglass su cui ad esempio i motori sono vincolati con colla a caldo, ma ciò ovviamente non permette di riutilizzare velocemente i motori per altre esercitazioni; inoltre le forcelle che vincolano i motori possono essere riutilizzati anche in altri kit che ho sviluppato, si veda ad esempio EduRobot Black Panther.

In questo modello, gli elementi che richiedono maggiore robustezza sono assicurati con viti metalliche, mentre i circuiti di controllo e le batterie di alimentazione sono fissate con velcro a forte tenuta. La scelta del velcro ha notevolmente semplificato e velocizzato le fasi di assemblaggio e modifica. Ovviamente una struttura di questo genere non è cosa nuova, potete ritrovare design simili realizzati in compensato o del plexiglass in cui ad esempio i motori sono vincolati con colla a caldo, ma ciò ovviamente non permette di riutilizzare velocemente i motori per altre esercitazioni; inoltre le forcelle che vincolano i motori possono essere riutilizzati anche in altri kit che ho sviluppato, si veda ad esempio EduRobot Black Panther.

La sequenza di assemblaggio è estremamente semplice, bisogna porre attenzione solo all’orientamento dei motori, ma le foto che seguono mostrano tutti i dettagli che vi permetteranno di assemblare il robot in circa 15 minuti.

Nelle foto potete vedere le due versioni:

  • controllo remoto Bluetooth
  • segui linea

Non posso mostrarvi la versione WiFi e con telecamera in quanto in questo momento sono disassemblati.

Ovviamente se serve, con piccole modifiche, potrete realizzare una versione a più livelli in modo da aggiungere tutti i circuiti che vi servono.

Per prelevare i sorgenti grafici seguire il link su Thingiverse.

Versione Bluetooth

Complessivo.

Vista motori.

Dettaglio forcella motori.

Dettaglio sensore Bluetooth.

Continua a leggere→

Related posts:

  1. EduRobot – ASL (Alternanza Scuola Lavoro) – Manuale di costruzione – 2/3
  2. I miei corsi: Apprendimento attivo con Raspberry Pi e Arduino
  3. Corso Arduino – FabLab di Brescia: conoscere Arduino imparare ad usarlo e costruire i tuoi primi progetti
  4. MicroCode – Language – Lezione 2

Un base robotica molto semplice: EduRobot 4WD

Lascia una risposta

Durante le attività di robotica sia con allievi che con docenti la fase di costruzione meccanica può richiedere parecchio tempo, pertanto ho pensato di realizzare qualcosa di molto semplice su cui disporre l’elettronica di controllo che si preferisce. Per rendere più interessante l’attività di programmazione ho realizzato un robot 4WD da utilizzare per costruire diverse tipologie di robot: controllati remotamente via Bluetooth, WiFi, autonomi, inseguitore di persone, inseguitore di luce, rilevatore di gas, line follower, controllato dalla voce umana.

5 minuti di Yoga creativo per recuperare elementi da altri progetti in questo modo è nato EduRobot 4WD, su questa base solamente i fori per le forcelle che sostengono i motori e fori per passaggio cavi, tutto il resto sarà a carico del Maker che farà i fori opportuni con un piccolo trapano o cacciavite in modo da disporre l’elettronica che desidera, costo di stampa dell’intera struttura 1€.

Per chi seguirà il mio prossimo corso di robotica organizzato da Tecnica della Scuola: “Creare un kit robotico educativo a basso costo – 4′ edizione”, renderò disponibile il codice di controllo e nei prossimi giorni per tutti, sul mio sito personale, i file sorgenti per realizzare la struttura di supporto.

Buon Making a tutti 🙂

Related posts:

  1. MicroCode – Language – Lezione 2
  2. EduRobot 4WD – stampare e costruire il robot
  3. I miei corsi: Apprendimento attivo con Raspberry Pi e Arduino
  4. 9 algoritmi che hanno cambiato il futuro

7 stampe 3d in 7 giorni – contenitore per minuterie

Lascia una risposta

Un altro oggetto a corredo del nostro laboratorio.

Quante volte sarà capitato di riporre piccoli oggetti come viti e componenti elettronici all’interno dei contenitori porta minuterie e nel versarli negli appositi contenitori il tutto vi cade?
A me spessissimo 🙂

Stufo nel perdere i miei componenti e ritrovarli poi dentro qualche altro cassetto ho realizzato un piccolo contenitore a doppio uso:

  • per versare le minuterie nei cassetti
  • utilizzarlo come contenitore per stipare oggetti piccoli durante le sperimentazioni a scuola e a casa.

Un oggetto simile lo avevo trovato anni fa in un brico, ma non sono riuscito a ritrovarlo, pertanto ho deciso di realizzarne uno a cui ho aggiunto uno sportellino estraibile che potrà essere utilizzato per evitare la fuorisciuta delle minuteria durante lo spostamento.

Lo sportelino potrà anche essere riposto in un foro disposto su un lato del cassettino.

Un anello posteriore consente di appendere il cassettino su una rastrelliera porta utensili.

Mostrerò come realizzarlo durante il mio prossimo corso.

Per chi desiderasse realizzare il contenitore può prelevare i file per la stampa 3D seguendo il link.

Buon Making a tutti 🙂
