Lezione 6 – Corso di Elettronica Creativa con Arduino Sensor Kit

Sensore di luminosità

Inizio questa lezione con un’informazione che va a correggere quanto scritto sul sito Arduino in riferimento al Grove Light Sensor in cui erroneamente viene indicato il dispositivo come fotoresistenza, in realtà si tratta di un fototransistor e ciò, soprattutto per i neofiti può creare qualche problema di comprensione, soprattutto perché lo sketch presentato non fornisce esattamente quanto indicato.

Fotoresistenza o fototransistor?

Versione 1.0 del Grove-Light Sensor – usava una classica CdS LDR GL5528, cioè una vera fotoresistenza.
Versione 1.1 / 1.2 (quella montata sullo Shield dell’Arduino Sensor Kit) – per ragioni RoHS (il cadmio delle CdS è vietato) Seeed ha sostituito l’LDR con un LS06-S: si tratta di un sensore a fototransistor lineare (tecnicamente una fotodiodo-transistor) che “mima” la vecchia fotoresistenza ma è più rapido e lineare.

Il sito di Arduino non ha aggiornato la terminologia e continua a chiamarlo “photo-resistor”.

Ora come possiamo fare per non creare problemi a chi inizia?

Innanzi tutto se volete utilizzare una fotoresistenza vi rimando alle mie slide: Alfabeto di Arduino – Lezione 3, ma attenzione in questo caso dovrete usare una breadboard e realizzare un circuito con un resistore da 10Kohm e una fotoresistenza, in questo modo usando lo sketch presente sul sito Arduino o quelli indicati nelle mie slide tutto funzionerà ed avrete valori che variano tra 0 e circa 900, coll’esempio sul sito Arduino avrete un valore massimo più basso.

Dal punto di vista teorico cosa succede (usando una fotoresistenza):

La fotoresistenza (o LDR, Light Dependent Resistor) per rilevare l’intensità della luce:

la resistenza della fotoresistenza diminuisce quando l’intensità luminosa aumenta;
la resistenza della fotoresistenza aumenta quando l’intensità luminosa diminuisce.

L’ADC dell’Arduino la converte in un numero intero da 0 (buio) a 1023 (molta luce) quindi la lettura avviene tramite l’istruzione analogRead() per questo kit collegheremo direttamente il modulo al pin A3 e quindi nel codice scriveremo: analogRead(A3).

1// Prof. Maffucci Michele
2// Uso del sensore di luminosità
3// 27.05.2025
4
5int sensore_luce = A3;   // pin del sensore di luminosità
6
7void setup() {
8  analogReference(INTERNAL);   // 1,1 V; attivare PRIMA di qualsiasi analogRead
9  delay(3);                    // attesa minima per la stabilizzazione della reference
10  Serial.begin(9600);          // avvia la comunicazione seriale
11}
12
13void loop() {
14  int luce_grezza = analogRead(sensore_luce);      // legge il valore grezzo dal pin A3
15  int luce = map(luce_grezza, 0, 1023, 0, 100);    // converte 0–1023 in 0–100 (percentuale)
16
17Serial.print("Livello di luce: ");
18  Serial.println(luce);  // stampa il valore di luce sul Monitor Seriale
19
20delay(1000);           // attende 1 secondo prima della prossima lettura
21}

Le cose sono simili con il Grove-Light Sensor sull’Arduino Sensor Kit, ma avrete, come dicevo, valori massimi più bassi, che raggiungo circa i 750 con la torcia dello smartphone direttamente puntata sul fototransistor. Dal punto di vista funzionale nulla cambia ma è importante aver ben presente che siamo lavorando con componenti elettronici diversi che hanno comportamenti simili.

Con lo sketch precedente otterremo sulla serial monitor questi valori:

Il fatto che il valore massimo si fermi attorno a 750 è in realtà perfettamente coerente con l’elettronica del modulo.

Quindi per ora, per chi inizia potete far finta che il componente sull’Arduino Sensor Kit è una fotoresistenza e se desiderate potete fermarvi a questo punto.

Qualche approfondimento in più sul Grove-Light Sensor

Fototransistor LS06-S
Sotto luce intensa scorre una corrente dell’ordine di qualche decina di µA, che non bastano a generare direttamente tensioni alte. L’amplificatore operazionale LM358 presente sul modulo (con resistenza di feedback di circa 47 kΩ), converte quella corrente in tensione. Pur essendo alimentato fra 0 V e 5 V, riesce a portare l’uscita solo fino a circa 5 V – 1,2 V ≈ 3,8 V.

Ora come ottenere un range “0-1023” (o quasi) con il Grove-Light Sensor – due strategie

Strategia 1
Cambiare il riferimento ADC analogReference(INTERNAL);
in questo modo il riferimento interno a 1,1 V lo stesso segnale da 0-2 V “riempie” tutta la scala (tocca il fondo scala già a ≈ 1,1 V), per contro però si perde in linearità oltre 1,1 V (valori restano saturi a 1023).

Strategia 2
Riscalare via software val_norm = raw * (1023.0 / 750.0); in questo modo non si altera l’hardware, però per contro rimane un range” reale di 0-750 sull’ADC.

Un sensore di questo tipo trova impiego in svariati ambiti: dal rilevamento di presenze al tracciamento della posizione del sole, fino alla gestione automatica dell’illuminazione.

Un esempio comune è l’uso del sensore di luce nei telefoni cellulari: quando la luce ambientale è intensa, il sensore fa aumentare la luminosità dello schermo per migliorarne la leggibilità; in condizioni di scarsa illuminazione, la luminosità viene ridotta, con conseguente risparmio energetico.

ATTENZIONE
Il valore fornito dal sensore di luminosità riflette soltanto l’andamento approssimato dell’intensità della luce e NON corrisponde ai lumen.

Gli esempi che seguono useranno analogReference(INTERNAL); ma spieghiamo esattamente a cosa serve.

analogReference(INTERNAL); è un’istruzione della libreria Arduino API che imposta quale tensione di riferimento (V_REF) userà il convertitore analogico-digitale (ADC) per trasformare un segnale analogico in un numero da 0 a 1023.

L’ADC di Arduino misura una tensione di ingresso (V_IN) e la confronta con un valore fisso, V_REF:

se V_IN = 0 V ⇒ conteggio = 0
se V_IN = V_REF ⇒ conteggio = 1023

Scegliere V_REF più bassa aumenta la sensibilità (più millivolt per “step”), ma riduce il range massimo misurabile.

Cosa fa INTERNAL

Su un Arduino UNO la tensione di riferimento passa da 5 V (DEFAULT) a ~1,1 V.

Risultato:

Risoluzione: 1,1 V / 1023 ≈ 1 mV per step (invece di ~4,9 mV).
Range utile: tutto ciò che supera 1,1 V viene saturato a 1023.

è buona norma inserire analogReference(INTERNAL) nel setup() in questo modo:

1void setup() {
2  analogReference(INTERNAL);
3  delay(3);              // 2–5 ms per stabilizzare la band-gap
4}

Ma a cosa serve delay(3);?
Lo scopo è dare il tempo al riferimento di tensione interno (la “band-gap” da ≈ 1,1 V presente nei microcontrollori AVR) di accendersi e stabilizzarsi prima di eseguire la prima analogRead(), nello specifico:

Avvio del generatore band-gap
Quando si passa dal valore di DEFAULT (Vcc, 5 V) a INTERNAL l’hardware dell’ADC collega un piccolo condensatore al generatore band-gap. Occorrono alcuni microsecondi perché il generatore si attivi e qualche altro millisecondo perché il condensatore si carichi alla tensione esatta.
Stabilità delle letture
Se effettuate subito una lettura analogica, il riferimento non è ancora arrivato al valore finale: il primo campione risulterebbe non corretto. Dopo 2-5 ms (dato tipico dei datasheet AVR) la tensione di riferimento è già entro pochi millivolt dal valore nominale e le conversioni diventano affidabili.
Sicurezza extra
Usare 3 ms è un compromesso: abbastanza lungo per coprire la maggior parte dei casi, ma così breve da essere impercettibile nel ciclo di esecuzione.

Per approfondire questo aspetto vi rimando al datasheet dell’ATmega328P.

A pag. 37 e 43 del datasheet viene specificato che la band-gap interna richiede un breve tempo di avvio quando viene accesa; per questo, dopo analogReference(INTERNAL); si inserisce tipicamente un delay() di pochi millisecondi.
Le specifiche numeriche della band-gap – tensione nominale e altre caratteristiche di reset di sistema – sono riportate nella Tabella 28-4 (pag. 262).

Esempio con riferimento interno

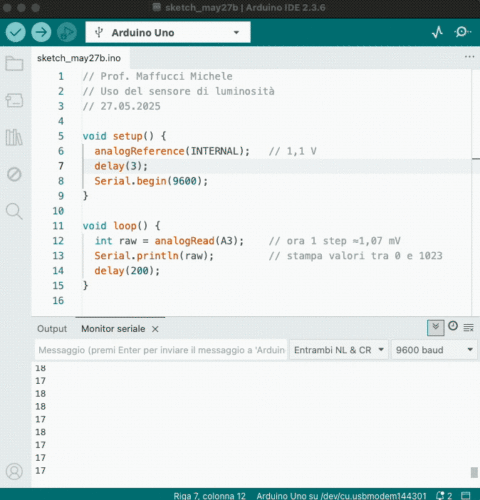

1// Prof. Maffucci Michele
2// Uso del sensore di luminosità
3// 27.05.2025
4
5void setup() {
6  analogReference(INTERNAL);   // 1,1 V; attivare PRIMA di qualsiasi analogRead
7  delay(3);                    // attesa minima per la stabilizzazione della reference
8  Serial.begin(9600);          // avvia la comunicazione seriale
9}
10
11void loop() {
12  int raw = analogRead(A3);    // ora 1 step ≈1,07 mV
13  Serial.println(raw);         // stampa valori tra 0 e 1023
14  delay(200);
15}

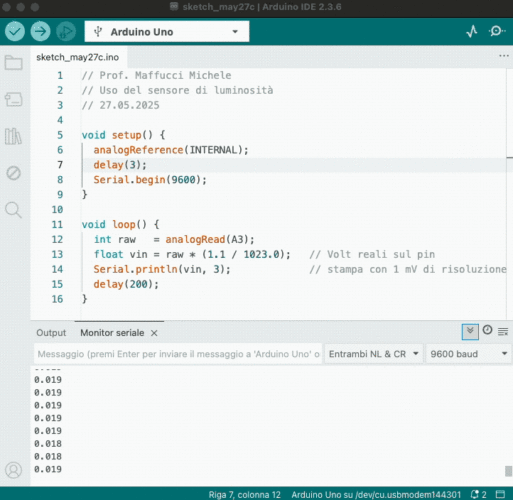

Esempio: stampa il valore in mV

1void setup() {
2  analogReference(INTERNAL);   // 1,1 V; attivare PRIMA di qualsiasi analogRead
3  delay(3);                    // attesa minima per la stabilizzazione della reference
4  Serial.begin(9600);          // avvia la comunicazione seriale
5}
6
7void loop() {
8  int raw   = analogRead(A3);
9  float vin = raw * (1.1 / 1023.0);   // Volt reali sul pin
10  Serial.println(vin, 3);             // stampa con 1 mV di risoluzione
11  delay(200);
12}

Con questo sketch potete leggere variazioni di pochi millivolt – perfetto per sensori la cui uscita non supera mai ~0,8–1 V.

Esempio: realizziamo una lampada automatica, l’intensità luminosa del LED sull’Arduino Sensor Kit aumenta al diminuire della luminosità esterna.

1/* ---------------------------------------------------------
2 * Lampada automatica - utilizzo del PWM – sensore luce su A3
3 * Reference ADC interna (1,1 V) – Arduino UNO + Sensor Kit
4 * LED pilotato sul pin 6 (PWM)   – più buio → LED più luminoso
5 * --------------------------------------------------------- */
6const byte LDR_PIN = A3;   // Light Sensor
7const byte LED_PIN = 6;    // LED sul Base Shield
8
9void setup() {
10  analogReference(INTERNAL);   // 1,1 V; attivare PRIMA di qualsiasi analogRead
11  delay(3);                    // attesa minima per la stabilizzazione della reference
12  pinMode(LED_PIN, OUTPUT);
13}
14
15void loop() {
16  int raw = analogRead(LDR_PIN);       // 0–1023 (satura a 1023 sopra ~1,1 V)
17  /* Con riferimento interno l’uscita dell’op-amp raggiunge 1023 già con luce
18     “media”.  Invertiamo e ristringiamo la scala per avere un controllo morbido
19     nell’intervallo 0–800 circa: */
20  raw = constrain(raw, 0, 800);        // taglia eventuali saturazioni
21  int pwm = map(raw, 800, 0,   0, 255); // buio (0) → 255   |   luce (≥800) → 0
22  analogWrite(LED_PIN, pwm);
23  delay(30);
24}

Seguire il link per maggiori informazioni sull’uso dell’istruzione constrain().

Esempio: LED che lampeggia ad una frequenza proporzionale alla luce rilevata dal sensore di luce

1/* ---------------------------------------------------------
2* Prof. Maffucci Michele
3* Blinking LED – la frequenza varia con l’intensità luminosa
4* LED sul pin 6 usato come digitale
5* Più luce → lampeggio più veloce | Più buio → lampeggio lento
6* 27.05.2025
7* --------------------------------------------------------- */
8const byte LDR_PIN = A3;
9const byte LED_PIN = 6;
10
11// limiti del periodo di lampeggio (in millisecondi)
12const unsigned int PERIOD_MIN = 150; // luce forte ⇒ lampeggio veloce
13const unsigned int PERIOD_MAX = 2000; // buio profondo ⇒ lampeggio lento
14
15void setup() {
16analogReference(INTERNAL); // 1,1 V
17delay(3);
18pinMode(LED_PIN, OUTPUT);
19}
20
21void loop() {
22int raw = analogRead(LDR_PIN); // 0–1023 (satura a 1023)
23/* Per trasformare il valore luce → periodo
24Luce forte (raw alto) → periodo breve
25Luce debole (raw basso) → periodo lungo */
26raw = constrain(raw, 50, 750); // impostazione finestra utile
27unsigned int period = map(raw, 750, 50, PERIOD_MIN, PERIOD_MAX);
28
29// lampeggio: metà periodo LED ON, metà OFF
30digitalWrite(LED_PIN, HIGH);
31delay(period / 2);
32digitalWrite(LED_PIN, LOW);
33delay(period / 2);
34}
