Cardboard RobotArm:bit – Realizzare un robot a basso costo

Condivido con tutti voi uno dei progetti che ho mostrato durante l’ultimo mio corso sulla realizzazione di robot a basso costo: RobotArm:bit, un piccolo braccio robot controllato da BBC micro:bit che può essere stampato in 3D oppure realizzato in cartone. Il robot è pensato per l’utilizzo con allievi della primaria e della secondaria di primo grado.

I sorgenti grafici per la stampa 3D possono essere trovati seguendo il link, mentre per la versione in cartone potete far riferimento al documento: profilo di taglio – RoboArmBit.

Il piccolo braccio robot è costituito da 3 servomotori ed il loro controllo può essere effettuato in diversi modi, utilizzando ad esempio una scheda :move della Kitronik, oppure direttamente con micro:bit ed una batteria da 6V per alimentare i servomotori e il micro:bit, soluzione adottata in questa guida. Si tanga in conto che la soluzione che mostro in questo post prevede la modifica di un cavo micro usb da cui vengono prelevati i cavi positivo e negativo che vengono poi connessi sulla breadboard, in questo modo riusciremo ad alimentare tutta l’elettronica usata.

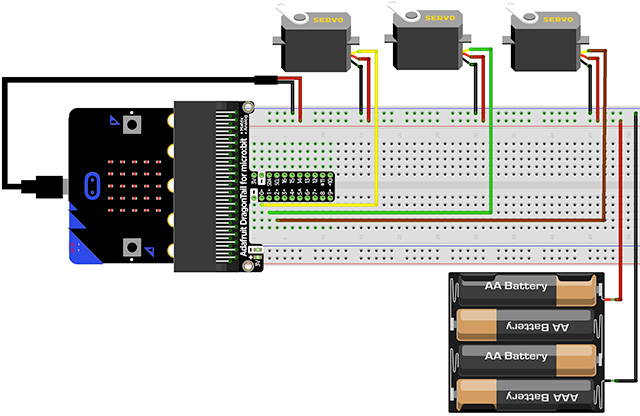

Il circuito di collegamento è molto semplice, i pin di controllo dei servomotori vengono connessi ai pin: 0, 1, 2 del micro:bit.

Per la costruzione della struttura seguire il video che segue. Tutti gli elementi in cartone sono stati incollati utilizzando della colla a caldo. Una goccia di colla è stata utilizzata per serrare gli alberi di rotazione dei servo alle varie parti del robot.

Nel video allegato i dettagli per la realizzazione della versione in cartone.

Codice di esempio

In allegato il codice di esempio per il controllo del braccio robot, i corsisti riceveranno ulteriori materiali.

Buon Making a tutti 🙂
