EduRobot – versione 2 del kit di base

Ho apportato alcune modifiche alla versione EduRobt UNO a cui ho aggiunto ruote e sostituito i supporti di equilibrio il tutto realizzato in legno. Nella prima versionei supporti eranocotituiti da due viti.
Nella pagina di riferimento potete trovare i nuovi sorgenti grafici pronti per essere tagliati a laser.
Di seguito alcune foto che mostrano come ralizzare i supporti di equilibrio in legno.

Come richiesto da alcuni utenti ho aggiunto un link diretto alla pagina di EduRobot dalla colonna destra di questo sito.

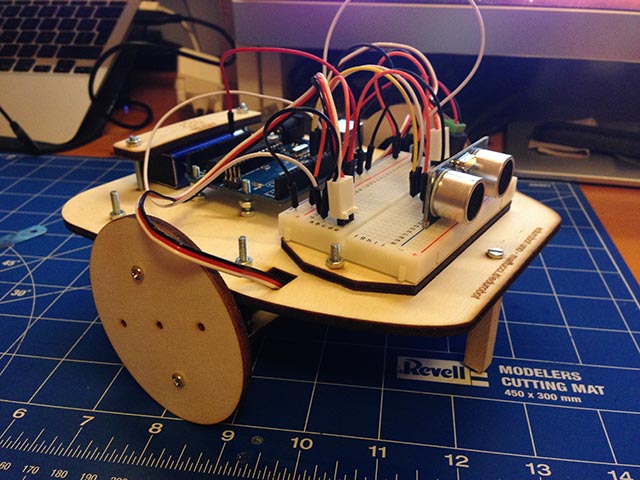

edurobt-01

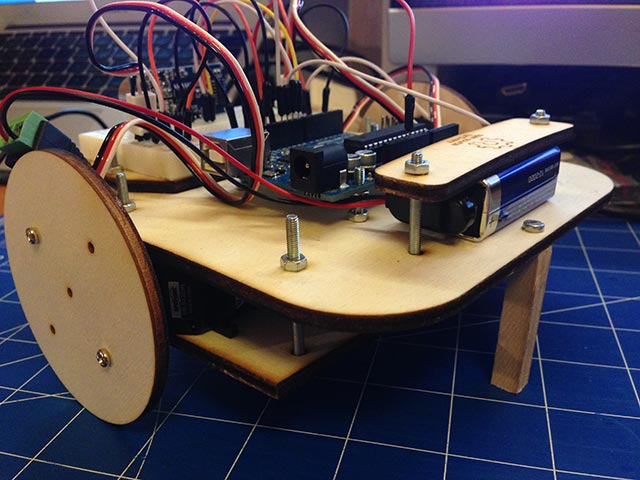

edurobt-05

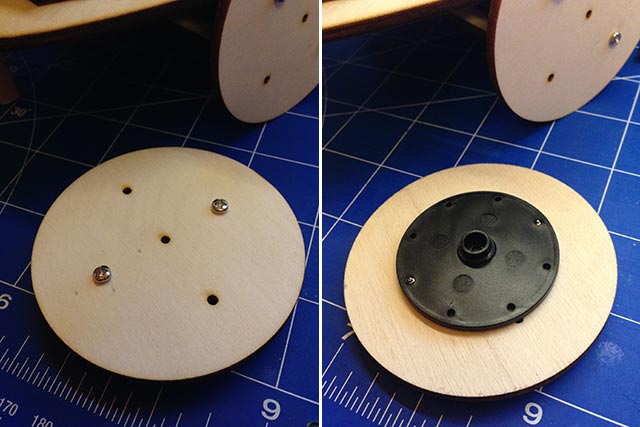

Fissaggio delle ruote in legno mediante le due viti in dotazione al servomotore.

I fori aggiuntivi che mostrati nella foto sono un refuso di una versione precedentenon pi presente nella versione definitiva che trovate nel sorgente grafico.

edurobt-02

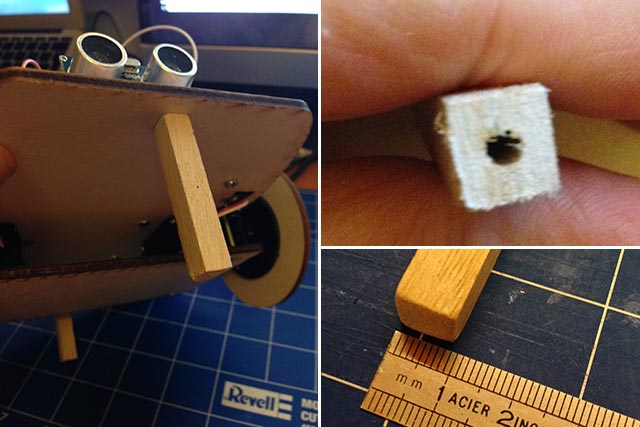

Sono stati utilizzati due listello di legno a base quadrata con lato 1 cm e lunghezza 45 mm a cui stato fatto un foro da 2 mm con un invito da 3 mm in modo che la vitepotesse entrare e avvitarsi bloccandoin modo solidale il supporto di equilibrio alla base del robot.

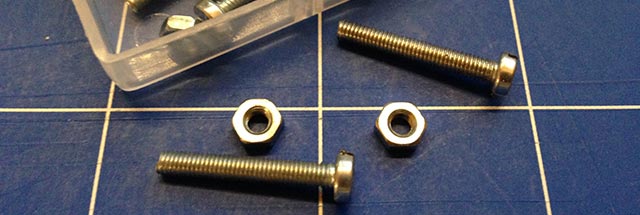

Per il fissaggio dei supporti di equilibrio sono state utilizzate due viti da 20 mm.

edurobt-03

edurobt-04
