M5Stack FIRE

Da qualche giorno utilizzo l’M5stack Fire development kit, si tratta di un un kit di prototipazione basato su un chip ESP32 che permette di realizzare in tempi rapidissimi, applicazioni IoT con la possibilità di utilizzare una serie di schede di espansione di diverso tipo, oppure potete costruirne di vostre. Le schede di espansione si aggiungono impilandole, al di sotto del cuore del kit (la parte in rosso nell’immagine) una sull’altra e sono tra esse vincolate con dei magneti.


Perché ho acquistato M5Stack? Ho la necessità di sviluppare un prototipo di un robot per un progetto didattico in tempi brevi, il progetto necessita di display touch con connessione WiFi, Bluetooth. Ho l’esigenza di costruire rapidamente un’interfaccia grafica su un display da cui gestire il comportamento del robot, inoltre ho bisogno di avere anche degli output sonori e luminosi, quindi leggendo le specifiche dell’M5stack e guardando alcuni video dimostrativi, ho pensato di sperimentarne l’uso. Ovviamente non nego la curiosità nell’utilizzare l’oggetto 🙂

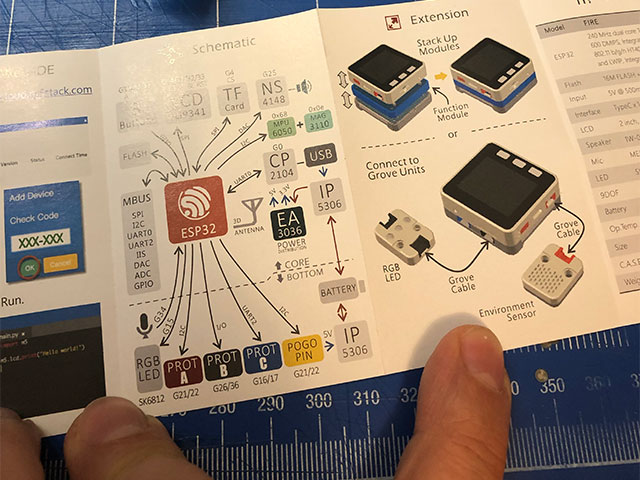

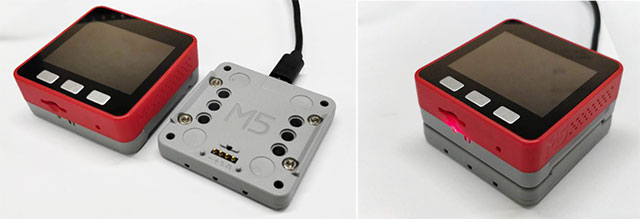

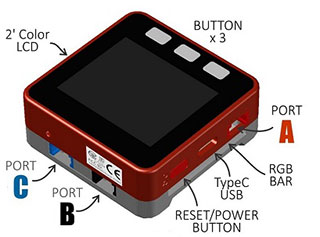

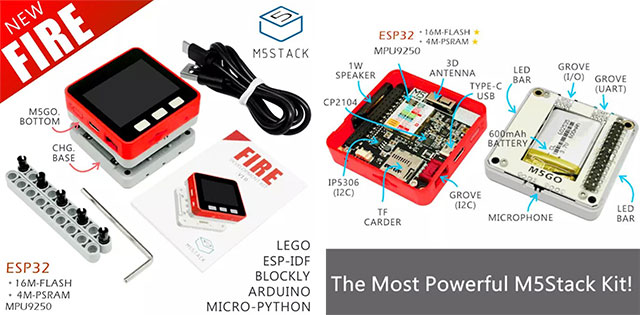

M5Stack Fire è costituito da tre unità separabili. Nell’unità superiore è alloggia tutta l’elettronica principale, l’ESP32, l’antenna 2.4G, l’elettronica per la gestione dell’alimentazione, schermo LCD touch. La parte centrale è chiamata base M5GO, all’interno trova posto una batteria al litio, una presa M-BUS, due strisce LED RGB e altre due porte GROVE. La parte inferiore è adibita alla ricarica, può essere collegata alla base M5GO tramite pin POGO. All’interno dell’M5Stack si trova anche una IMU in grado di fornire la posizione nello spazio del dispositivo.
I moduli disponibili sono moltissimi ed un elenco completo può essere visto seguendo il link, si va dai moduli GSM, moduli PLC, LORA, telecamere e sensoristica di ogni genere, gestione motori, interfacce per Lego Mindstorms e molto altro.

Caratteristiche

  • 5V DC power supply
  • USB Type-C
  • ESP32-based
  • 16 MB Flash
  • 4 MB PSRAM
  • MPU9250
  • Speaker, 3 Pulsanti, LCD(320*240), 1 Reset
  • 2.4G Antenna: Proant 440
  • TF card slot (Dimensione massima 16G)
  • Battery Socket & 1Batteria Lipo da 50 mAh
  • Connessioni Pins & Holes per l’espansione
  • Grove Port
  • M-Bus Socket & Pins
  • Piattaforme di sviluppo UIFlow, MicroPython, Arduino

Caratteristice ESP32

  • 240 MHz dual core Tensilica LX6 microcontroller con 600 DMIPS
  • Memoria integrata: 520 KB SRAM
  • Integrata sulla scheda: 802.11b/g/n HT40 Wi-Fi transceiver, baseband, stack e LWIP
  • Integrata sulla scheda: dual mode Bluetooth (classic and BLE)
  • Hall sensor
  • Interfaccia capacitiva touch 10x
  • 32 kHz crystal oscillator
  • PWM/timer input/output available per ogni pin GPIO
  • SDIO master/salve 50MHz
  • Supporto SD-card

Per maggiori informazioni

  • Sito di riferimento: https://m5stack.com
    da cui accedere alla documentazione, esempi di utilizzo ed accesso all’interfaccia di programmazione a blocchi.
  • Caratteristiche tecniche dettagliate seguendo il link.
  • Canale YouTube da cui potete vedere diverse sperimentazioni

Ho acquistato M5Stack FIRE su Amazon, ma trovate il dispositivo e schede di espansione anche su diversi store cinesi (sul sito di riferimento trovate tutti i link).

Nel breve pubblicherò alcuni risultati sulle sperimentazioni condotte con M5Stack FIRE.

Buon making a tutti 🙂
