Esercizio 2 – Blink con LED esterno

Vai all’indice del corso

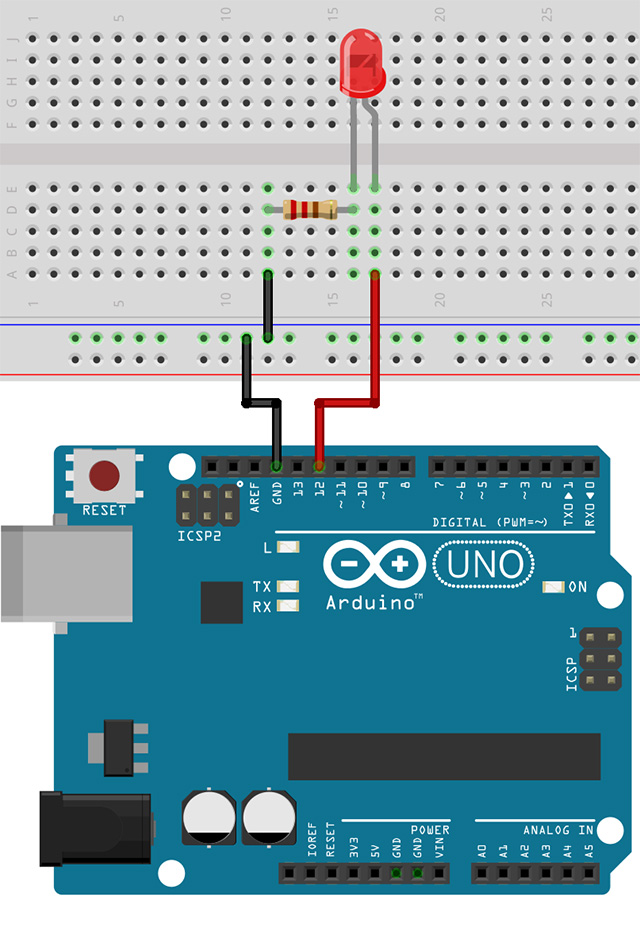

Utilizzando un LED esterno (diverso dal LED L della scheda) ed una resistenza da collocare in serie al LED per limitare la corrente del circuito, far funzionare il programma Blink. Utilizzare un qualsiasi pin digitale dal 3 al 12 (nell’esempio è stato usato il pin 12) e verificatene il funzionamento con tempi di accensione e spegnimento a piacere.
R = 220 Ohm

blink2

Esercizi

Esercizio 1

Variate il tempo di accensione e spegnimento, con tempi uguali di accensione e spegnimento (superiore ad 1 secondo).

Esercizio 2

Variate il tempo di accensione e spegnimento, con tempi diversi di accensione e spegnimento (superiore ad 1 secondo).

Esercizio 3

Cosa succede se si aumenta del doppio il valore della resistenza in serie al LED?
Realizzare il circuito e verificare.

Esercizio 4

Collegate il LED al pin 13 e variate in modo opportuno lo sketch per eseguire il blink.
Cosa sta succedendo sulla scheda?

Esercizio 5

Calcolare il valore corretto della resistenza da porre in serie nel caso di un LED di colore: rosso, giallo, verde.
Indicare il valore commerciale più vicino a quello calcolato.
Far riferimento all’articolo: Arduino: dimensionare la resistenza serie di protezione per un diodo led
