BBC micro:bit – Come aggiornare il firmware

Durante il recente corso svolto per Tecnica Della Scuola oltre a spiegare tecniche di programmazione e modalità di comunicazione tra più micro:bit, ho mostrato come effettuare alcune attività “advanced” come ad esempio l’aggiornamento del firmware del micro:bit.

Il firmware è il software che consente il funzionamento della vostra scheda, con qualche approssimazione può essere assimilato ad un sistema operativo in grado di far colloquiare l’elettronica con i programmi che vengono realizzati dall’utente, si interpone tra l’hardware e il software creato dall’utente.

Aggiornare il firmware permette l’utilizzo di nuove funzionalità messe a disposizione dagli sviluppatori.

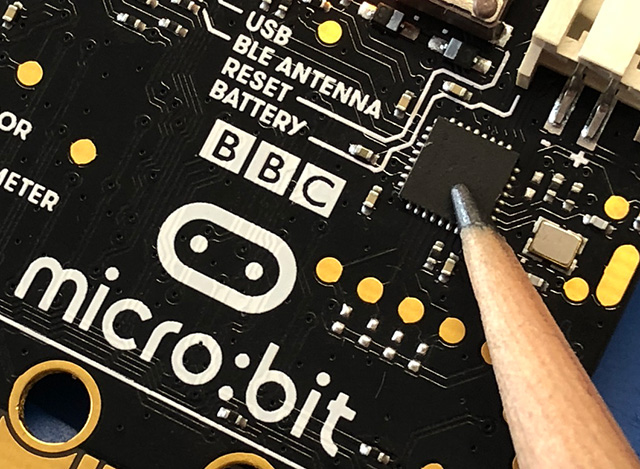

Il firmware viene memorizzato all’interno di di un chip elettronico chiamato KL26, disposto a destra della scheda, quello rappresentato nell’immagine che segue e può essere aggiornato dall’utente.


Il firmware si occupa ad esempio di gestire la connessione USB e permettere il trasferimento dei programmi .hex dal computer alla scheda, i file trasferiti vengono poi eseguiti grazie al microcontrollore l’nRF51 il chip più grande disposto a sinistra della scheda, come indicato nell’immagine che segue:

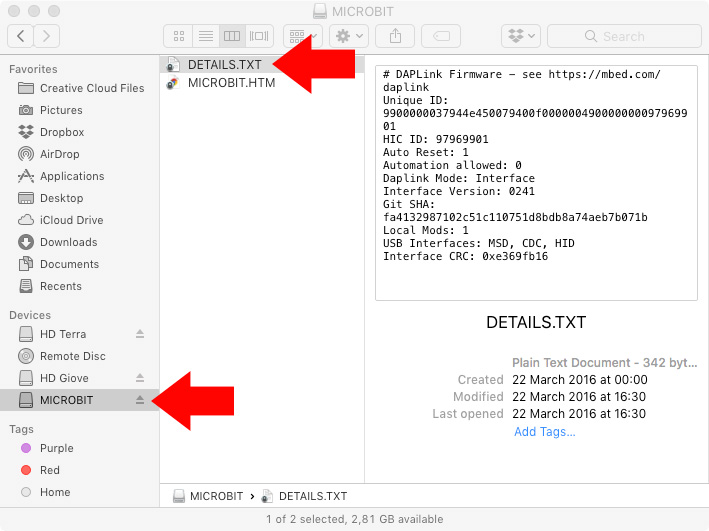

Se volete sapere quale versione di firmware è presente sul vostro micro:bit, collegatelo al computer ed aprite con un editor di testi il file DETAILS.TXT

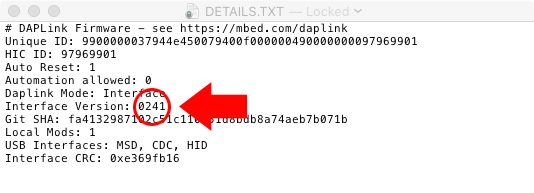

Alla voce Version troverete un numero che ne identifica la versione:

Aggiornamento

L’ultimo versione del firmware rilasciato potete trovarla direttamente a questo link:

https://www.mbed.com/en/platform/hardware/prototyping-production/daplink/daplink-on-kl26z/

dove trovate una spiegazione su come effettuare l’aggiornamento e che riprendo di seguito in questo post.

Il repository GitHub dell’ultima versione pubblicata la trovate a questo link:

https://github.com/mbedmicro/DAPLink/releases/tag/0243

Fate click direttamente su questo link per scaricare l’ultimo firmware (ad oggi) pubblicato:

https://mbed-media.mbed.com/filer_public/1d/fd/1dfd4113-9c05-43c3-9889-c021e1fb32ba/0243_kl26z_microbit_0x8000.hex

Sempre dallo stesso repository GitHub trovate la sezione in cui sono conservate tutte le versioni pubblicate:

https://github.com/ARMmbed/DAPLink/releases

Per poter aggiornare il firmware è mettere il vostro micro:bit in MAINTENANCE mode sarà sufficiente:

PASSO 1

Scollegare batteria esterna

PASSO 2

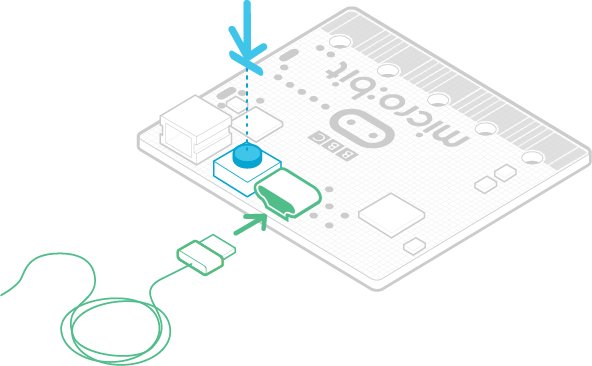

prima di connettere il micro:bit al computer con cavo USB premere il pulsante reset, mantenendo il pulsante reset premuto collegate il cavo USB al computer:

Premete il pulsante e connettere il cavo USB


PASSO 3

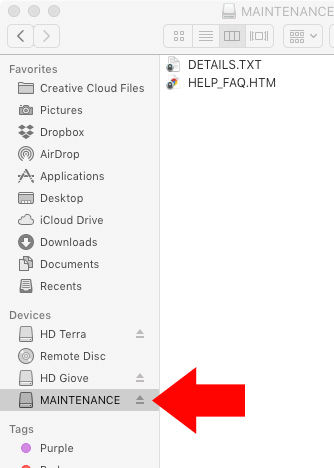

Rilasciate il pulsante USB, vedrete l’unità MAINTENANCE sul vostro computer,

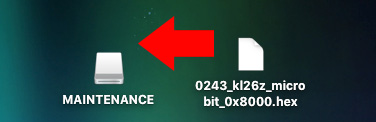

a questo punto trascinate il firmware che avete scaricato dal link precedentemente indicato sull’unità MAINTENANCE:

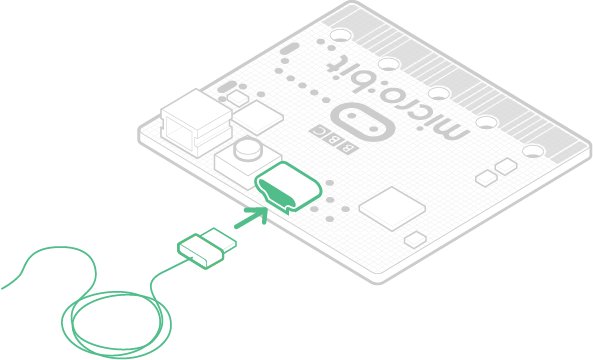

Per uscire dal MAINTENANCE mode scollegate la scheda dal cavo USB senza premere il pulsante reset.

PASSO 4

Al successivo collegamento il micro:bit verrà riconosciuto normalmente.

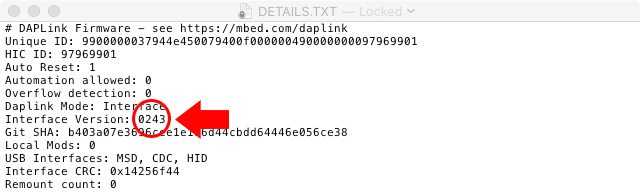

Controllando il file DETAILS.TXT noterete che sarà indicata la nuova versione del Firmware

Buon Coding a tutti 🙂
