Introduzione alla stampa 3D – Lezione 4

Realizzazione di un supporto da scrivania per cellulare.

Costruire un’attività didattica sull’uso della stampa 3D credo riesca meglio se improntata sulla realizzazione di oggetti che immediatamente possono essere utilizzati, oggetti che si integrano nel nostro vivere quotidiano, quindi anche sulla scrivania di casa, ecco perché ho pensato a questo supporto per smartphone… uno sguardo all’oggetto dovrebbe gratificare e concretizzare materialmente ciò che abbiamo imparato.

Continueremo ad utilizzare per questo progetto TinkerCAD cercando di implementare qualcosa che abbia un design interessante e che potrete migliorare e ridimensionare in funzione delle dimensioni del vostro smartphone.

Utilizzeremo elementi di base messi a disposizione della comunità che realizza oggetti da utilizzare in TinkerCAD.

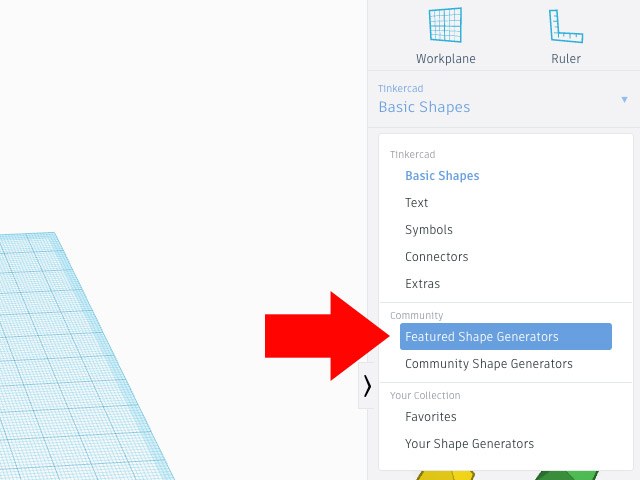

Selezionate il menù: “Featured Shape Generators“:

01

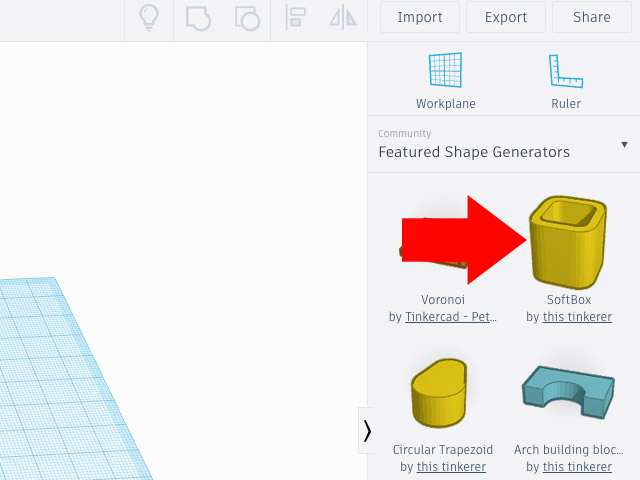

Selezionate e trascinate sul piano di lavoro il SoftBox, una scatola smussata forata da entrambe le parti:

02

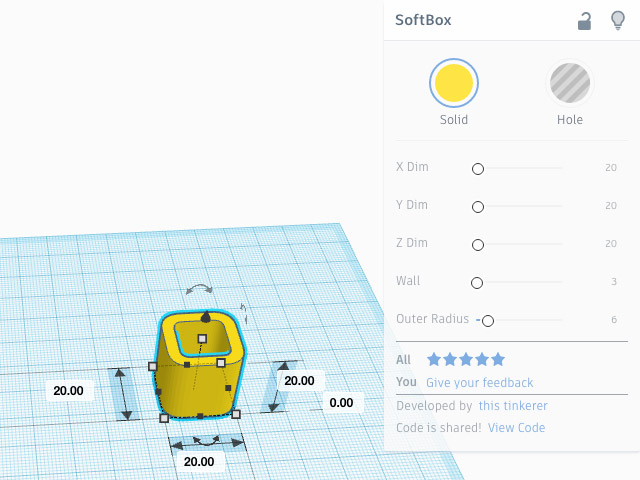

La selezione dell’oggetto mostrerà i parametri di base su cui possiamo agire per modificarne le dimensioni:

03

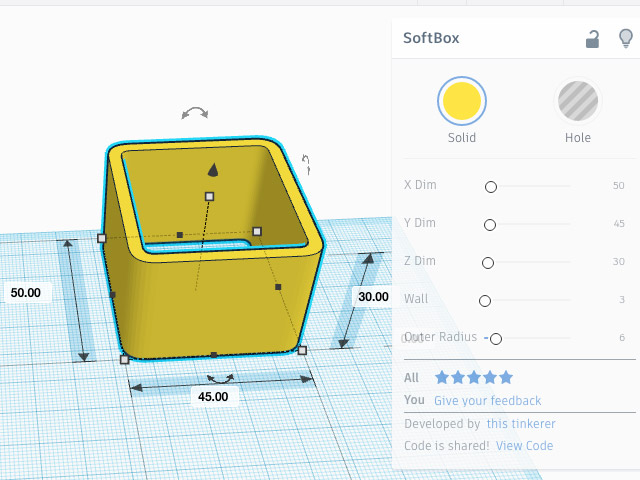

Impostate nel menù delle proprietà i valori:

  • X Dim: 50 mm
  • Y Dim: 45 mm
  • Z Dim: 30 mm
  • Wall: 3 mm
  • Outer Radius: 6 mm

04

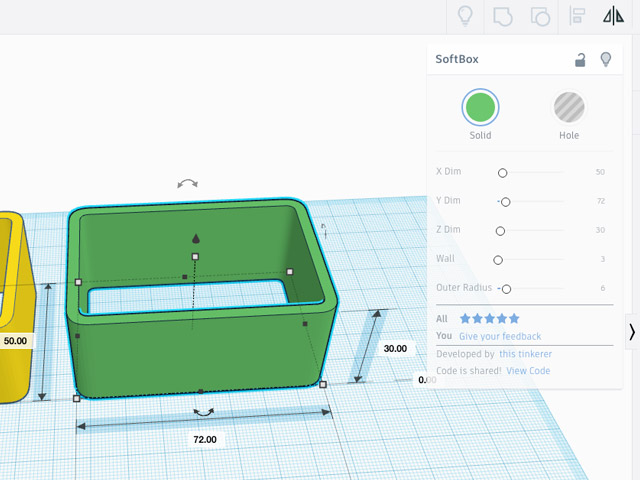

Duplicate l’oggetto e impostate per il secondo oggetto le seguenti dimensioni:

  • X Dim: 50 mm
  • Y Dim: 72 mm
  • Z Dim: 30 mm
  • Wall: 3 mm
  • Outer Radius: 6 mm

05

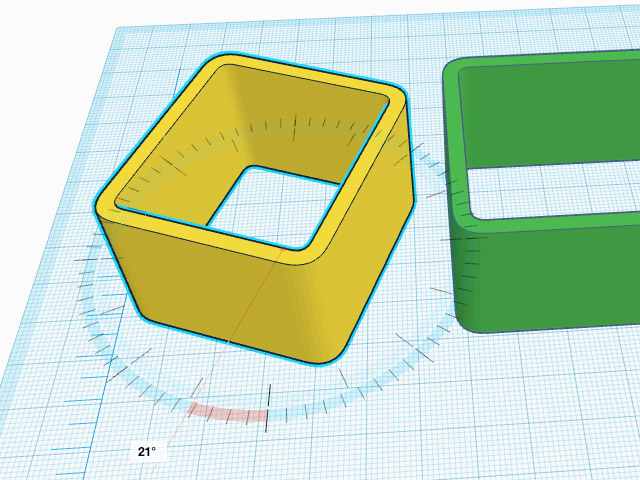

Il primo oggetto creato dovrà essere ruotato di 21° in senso orario, per effettuare rotazioni con precisione al grado dovrete effettuare la rotazione selezionando la maniglia di rotazione parallela al piano di appoggi e ruotandola mantenendo il mouse esternamente al gognometro:

06

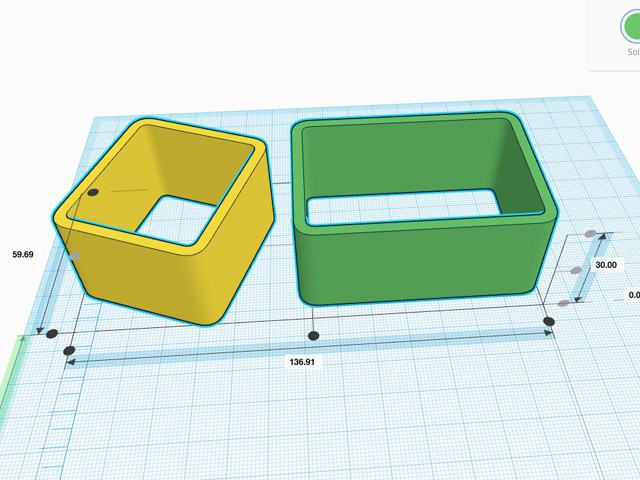

Allineate entrambi gli elementi rispetto alla base, ormai se siete giunti fino a questa lezione saprete che bisognerà selezionarli entrambi e selezionando il menù Align compariranno le ancore di allineamento:

08

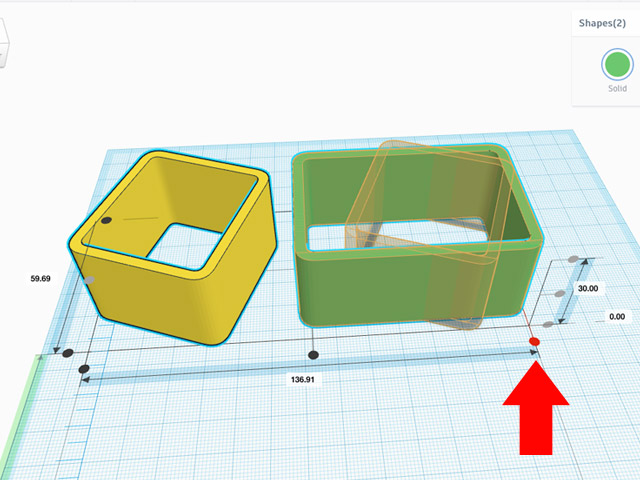

Allineate l’oggetto giallo sul lato destro dell’oggetto verde:

09

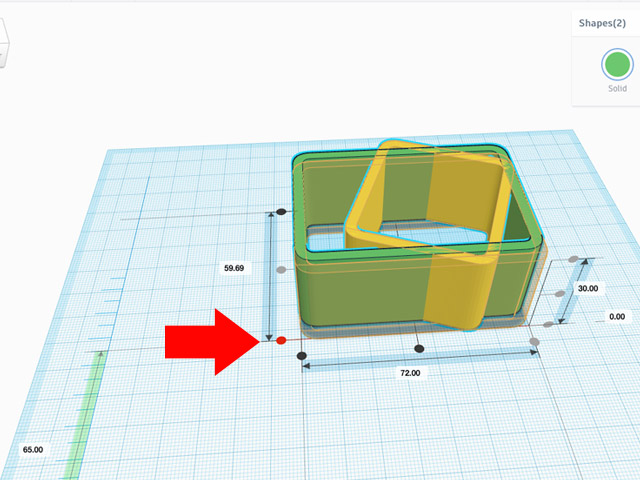

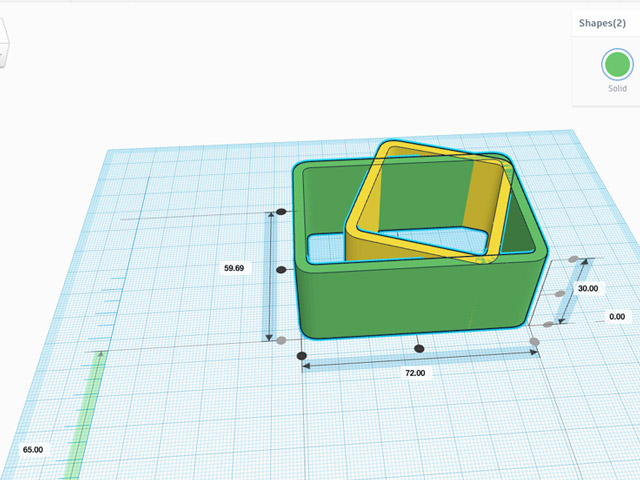

Selezionate i due oggetti e centrate rispetto alla base dell’oggetto verde:

10

11

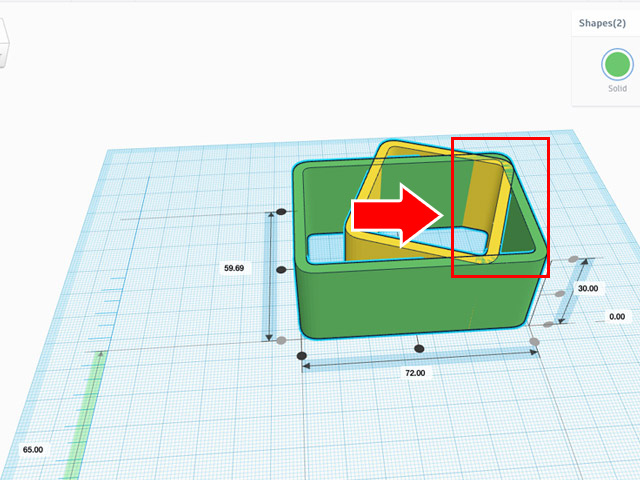

11b

Per rendere esteticamente interessante l’oggetto elimineremo la parte riquadrata in rosso nell’immagine precedente.

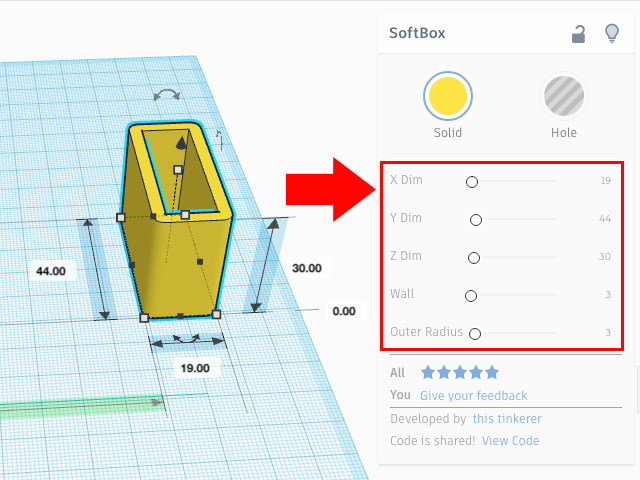

Prendiamo nuovamente un nuovo “SoftBox” impostando le seguenti dimensioni:

  • X Dim: 19 mm
  • Y Dim: 44 mm
  • Z Dim: 30 mm
  • Wall: 3 mm
  • Outer Radius: 3 mm

12

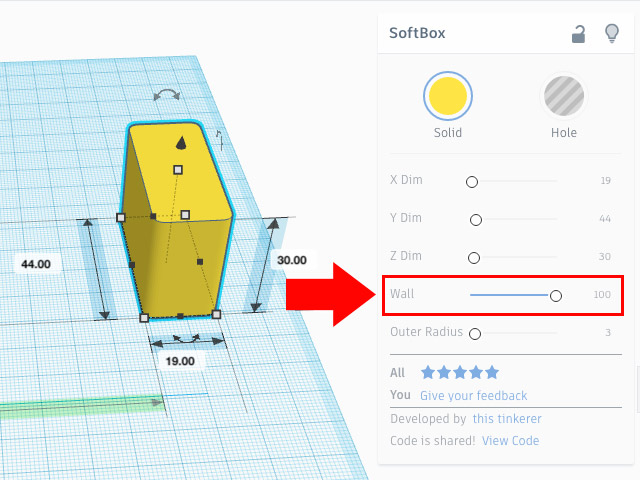

Per rendere pieno l’oggetto impostare:

Wall: 100 mm

13

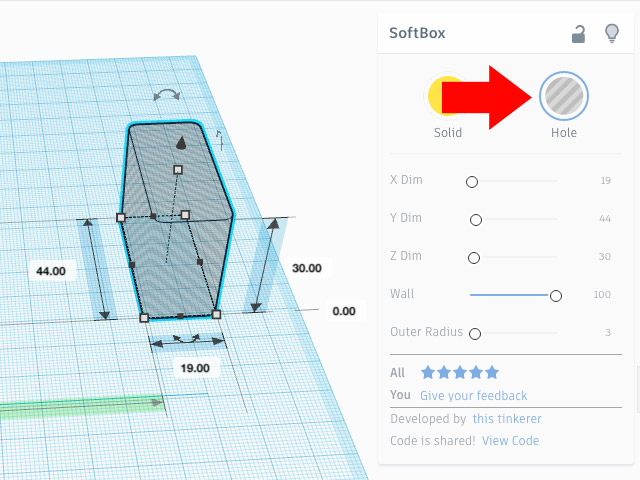

Rendiamo foro l’oggetto:

14

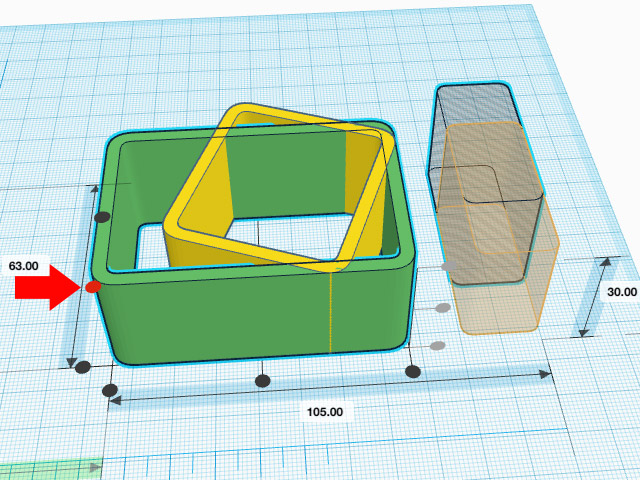

Centriamo l’oggetto foro rispetto al blocco verde. Vi ricordo che per fare la centratura rispetto ad un oggetto è sufficiente:

  1. selezionare i due oggetti
  2. click su menù Align
  3. con lo shift della tastiera premuto fare click sull’oggetto da utilizzare come centratura

15

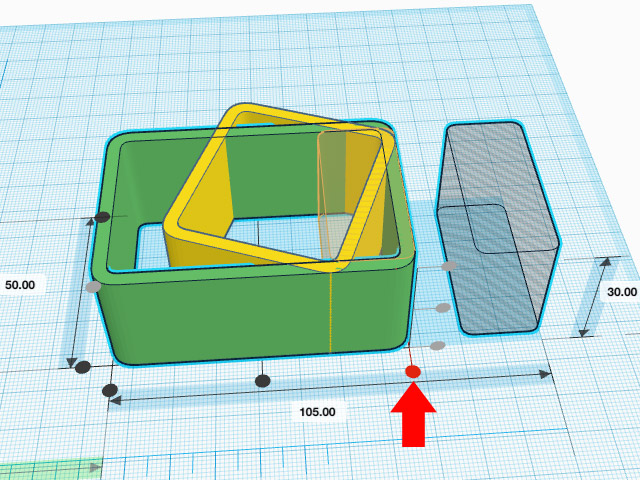

Allineare l’oggetto foro con la base dell’oggetto verde:

16

17

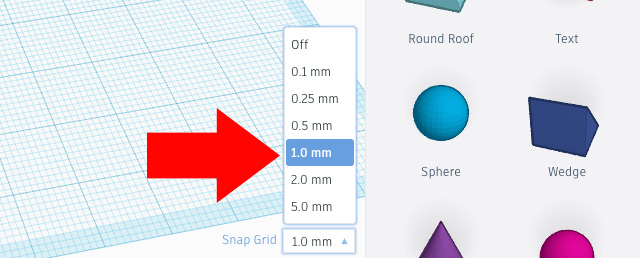

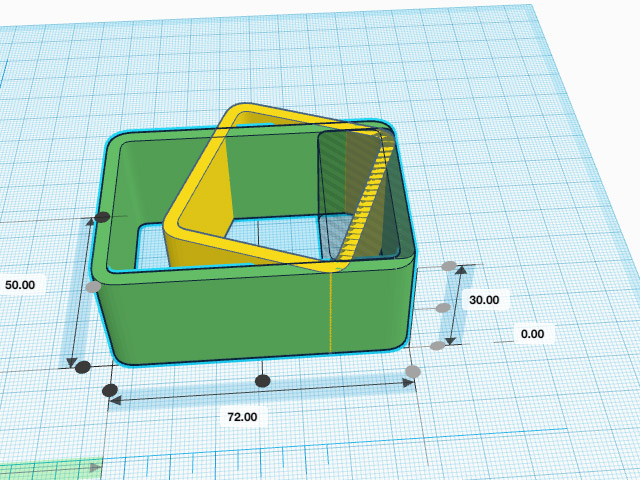

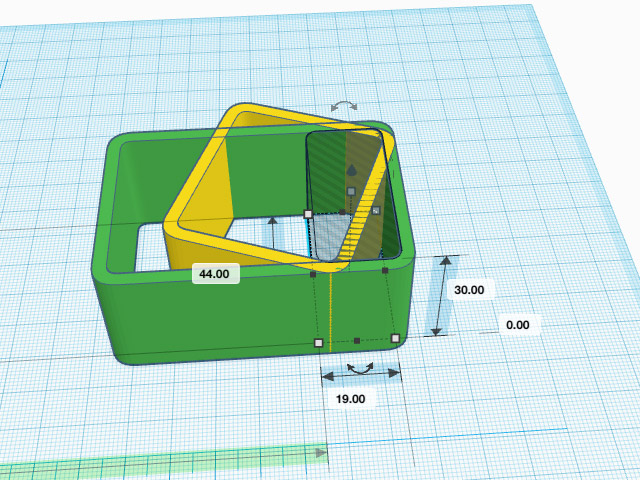

Impostando il passo di snap ad 1 mm spostare l’oggetto foro di 3 mm a sinistra

17b

18

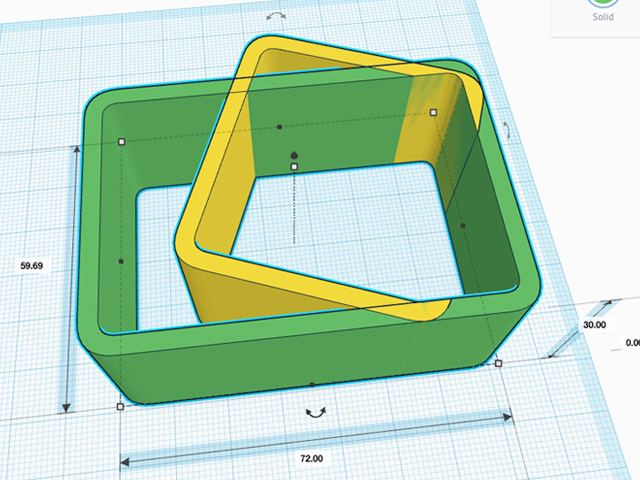

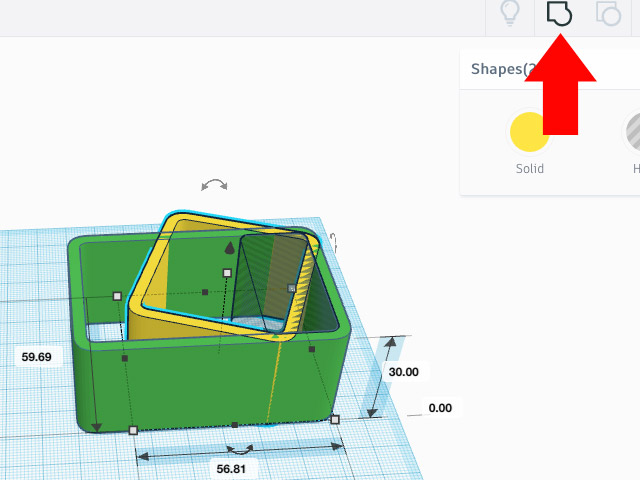

Ora effettuate un raggruppamento tra oggetto giallo e foro:

19

20

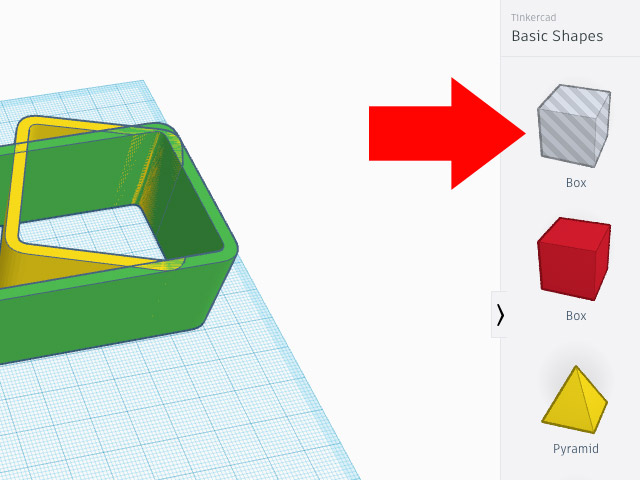

Per creare l’elemento di incastro per il nostro smartphone dovremo eliminare una parte dell’oggetto verde, selezionate quindi un box foro:

21

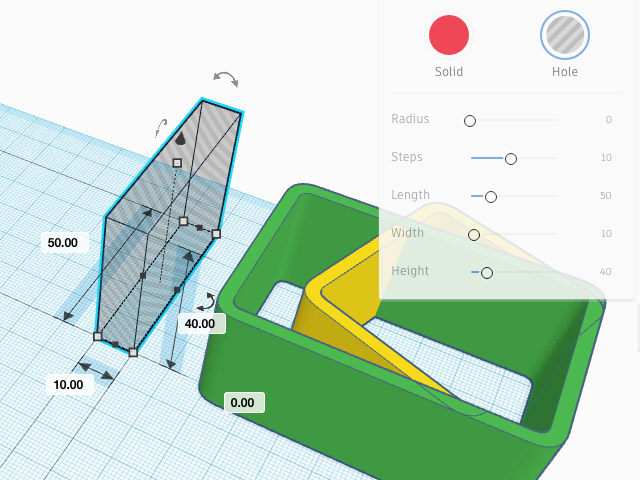

Variatene la dimensione usando le seguenti misure:

  • Length: 50 mm
  • Width: 10 mm
  • Height: 40 mm

22

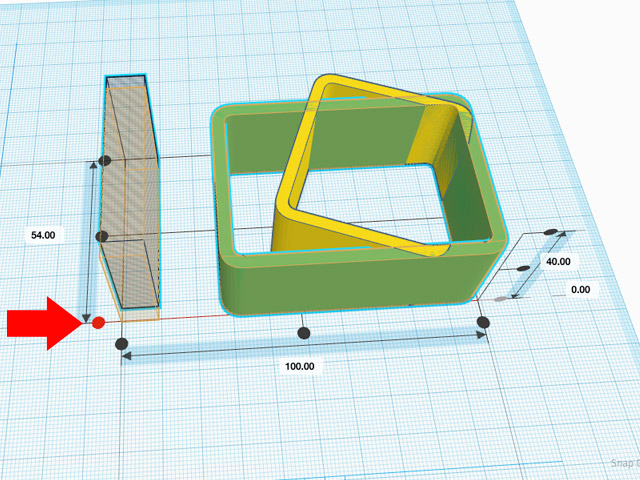

Allineare il box foro rispetto all’oggetto verde:

23

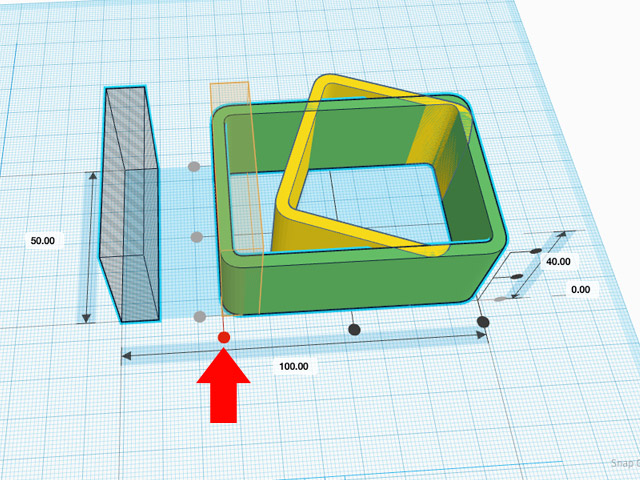

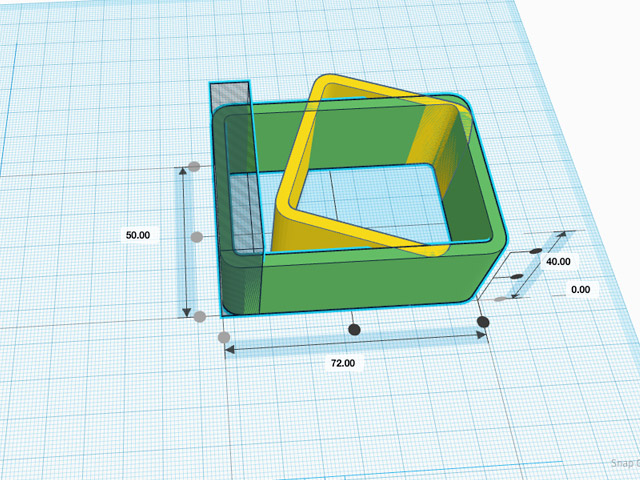

Allineare il box foro rispetto al lato sinistro del box verde:

24

25

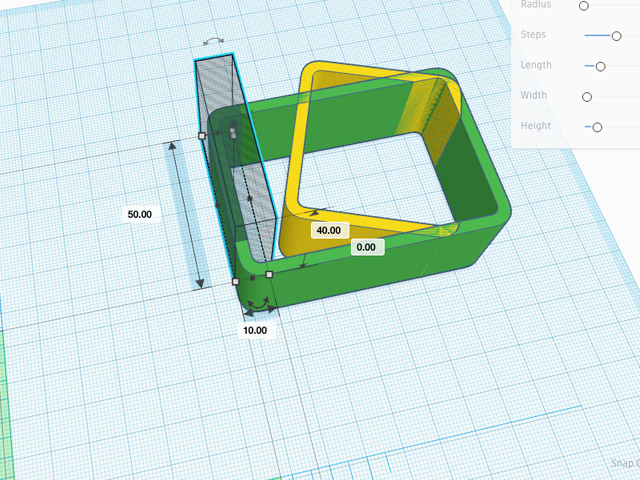

Spostate il box foro di 10 mm verso l’alto. Vi ricordo che questa operazione può essere effettuata in due modi:

  • con snap di 1 mm effettuate 10 click sul pulsante freccia della tastiera
  • con snap di 1 mm, premete il tasto shift della tastiera e ogni pressione del pulsante freccia  sulla tastiera vi farà spostare l’oggetto di 10 mm

26

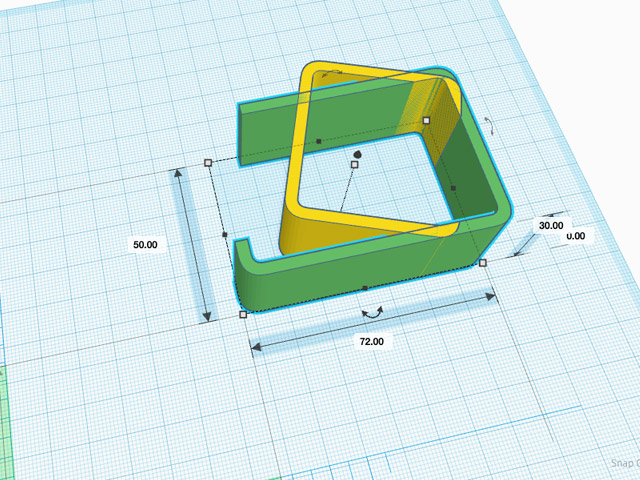

Raggruppate l’oggetto box foro con l’oggetto verde:

27

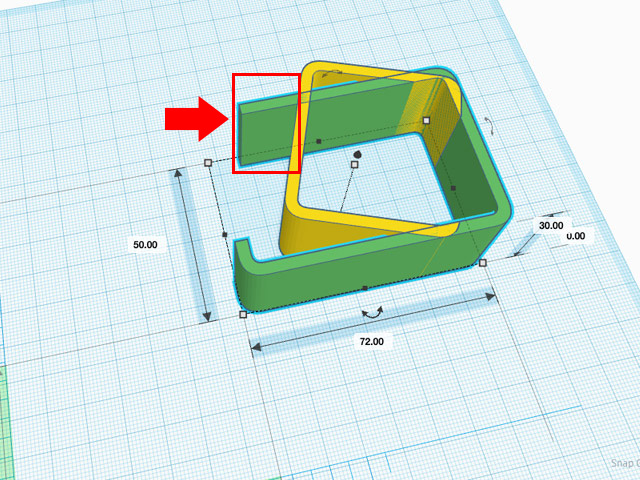

Per poter poggiare lo smartphone è necessario eliminare la parte evidenziata nell’immagine che segue:

27b

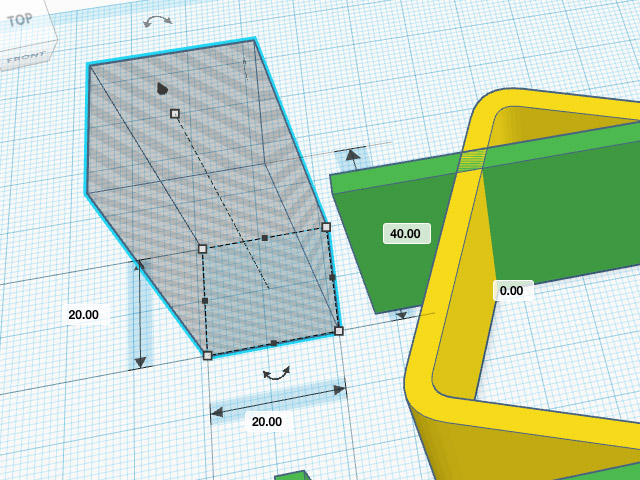

Utilizzare un box foro avente le seguenti dimensioni:

  • Length: 20 mm
  • Width: 20 mm
  • Height: 40 mm

28

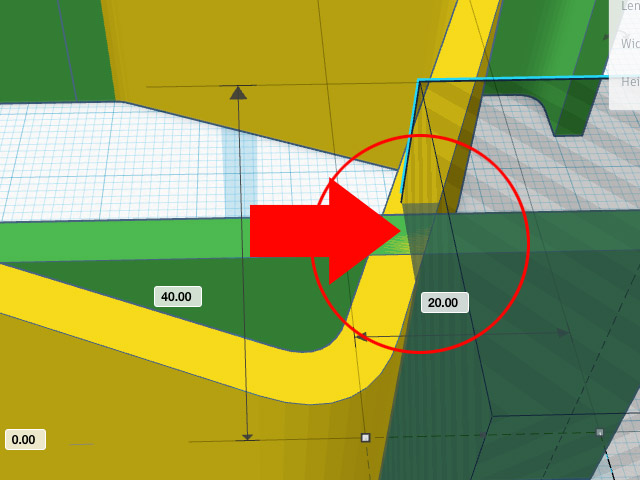

Spostare il box foro fino all’intersezione tra blocco giallo e verde come rappresentato nell’immagine che segue:

29

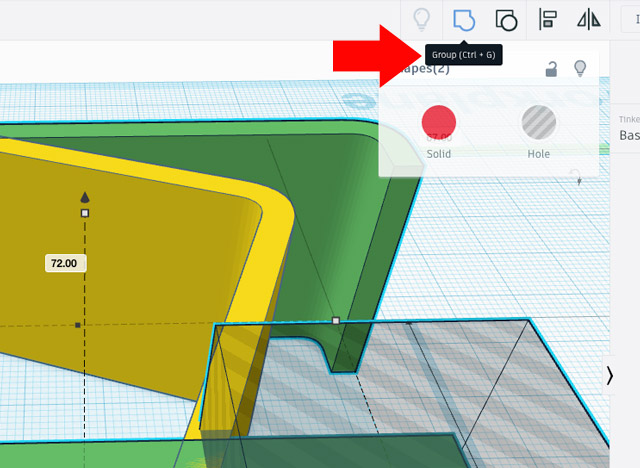

Selezionare il box foro e il blocco verde e raggruppare:

30

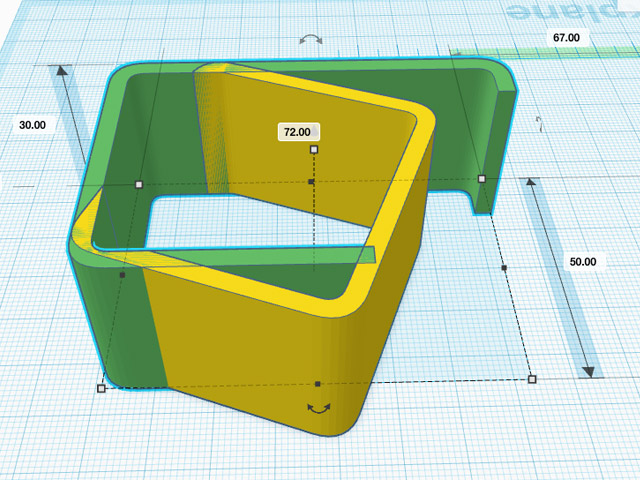

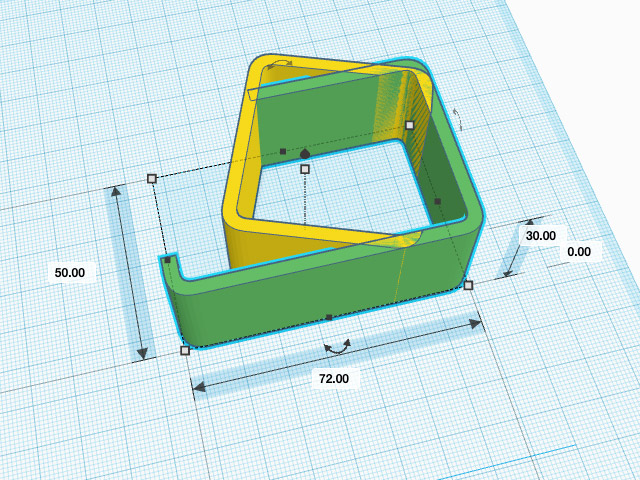

Il risultato che otterrete sarà il seguente:

31

32

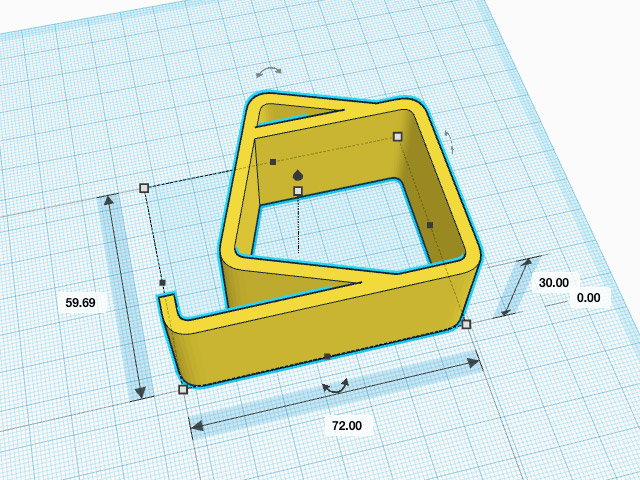

Raggruppare i due oggetti verde e giallo:

33

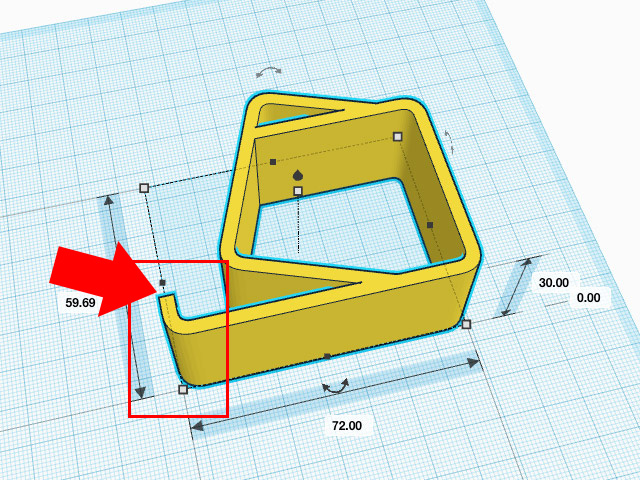

Aggiungiamo ora una stondatura nella parte in cui verrà bloccato lo smartphone:

33b

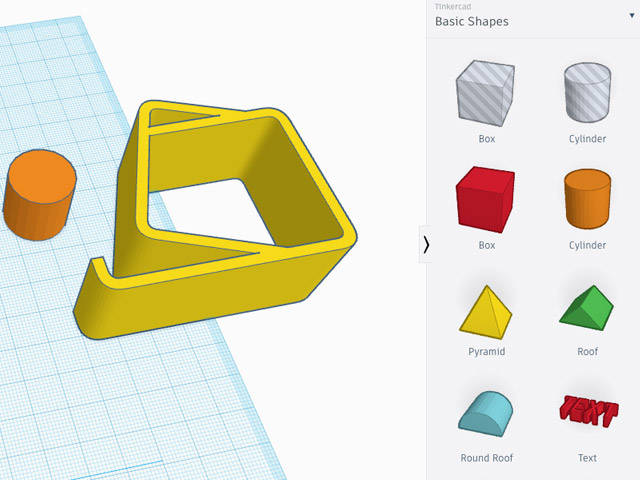

Per stondare lo spigolo evidenziato utilizziamo un cilindro che poggeremo su tutto lo spigolo:

34

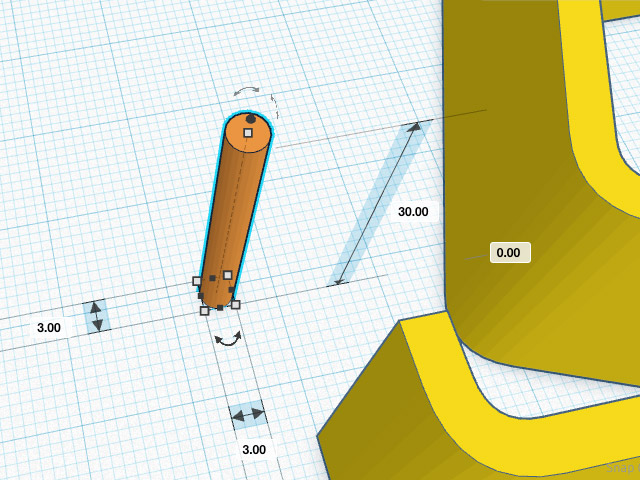

Variare le dimensioni del cilindro:

  • Diametro: 3 mm
  • Altezza: 30 mm

35

Per far si che la stondatura venga realizzata solo con metà del cilindro tangente allo spigolo procedere come indicato di seguito.

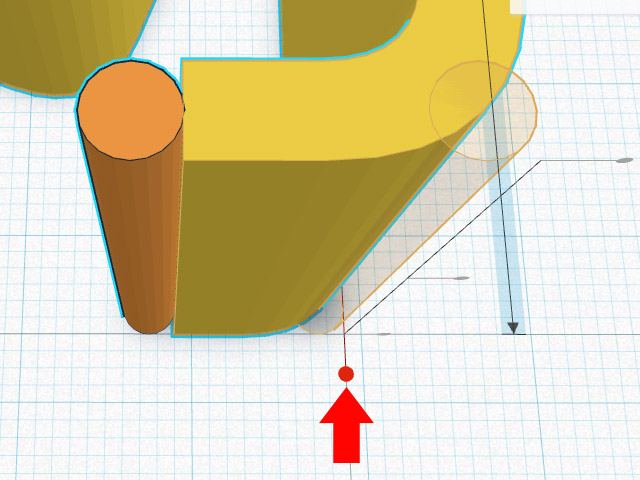

Allineate il cilindro rispetto alla base del supporto giallo:

36

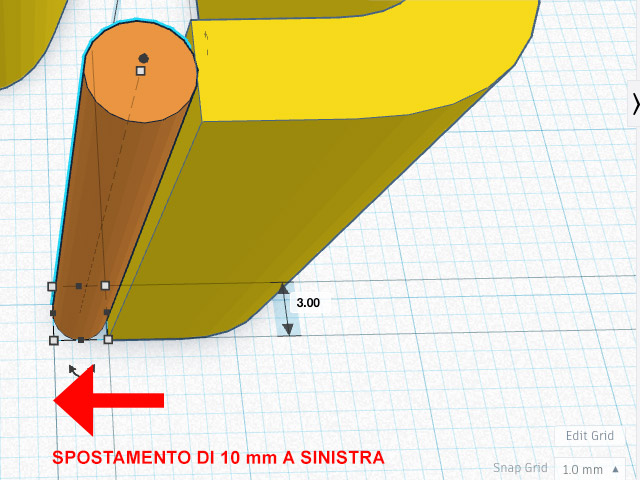

Spostarsi di 10 mm a sinistra. Se avete selezionato uno snap di 1 mm premendo shift e frecci sinistra otterrete quanto indicato nell’immagine:

37

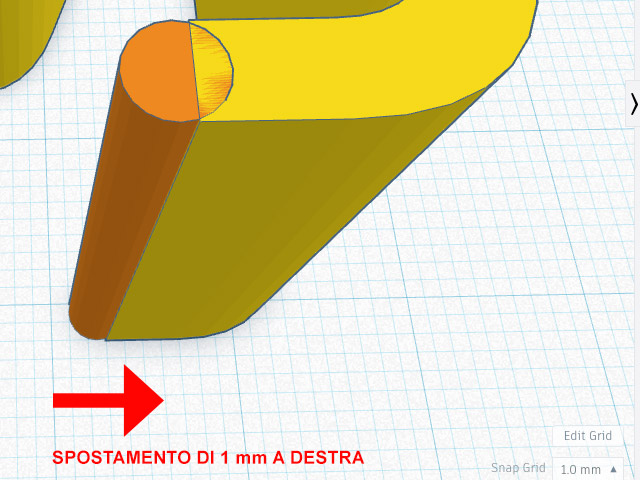

Per far si che metà del cilindro sia perfettamente inserito all’interno dello spigolo giallo spostatevi di 1 mm a destra facendo click con il tasto freccia destro della tastiera:

38

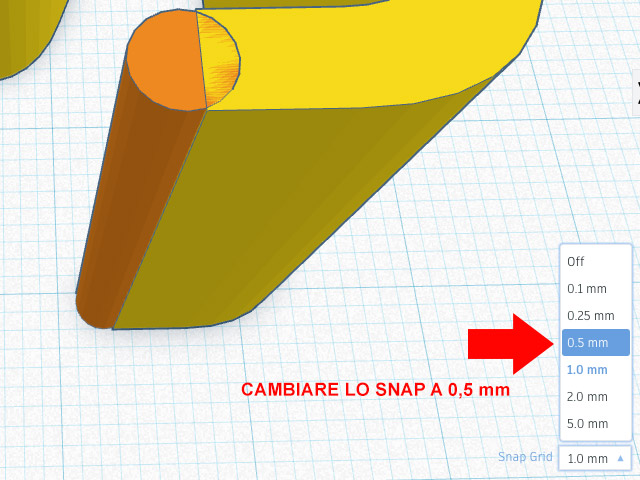

Cambiate lo snap a 0,5 mm:

39

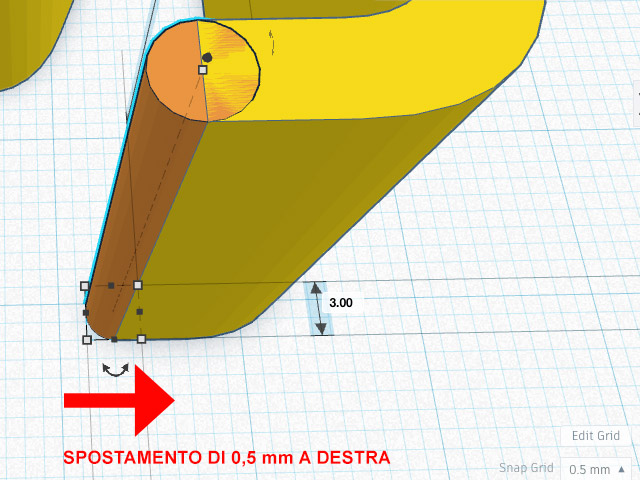

Premete una volta sola il tasto freccia destro della tastiera, in questo modo effettuerete uno spostamento di 0,5 mm a destra:

40

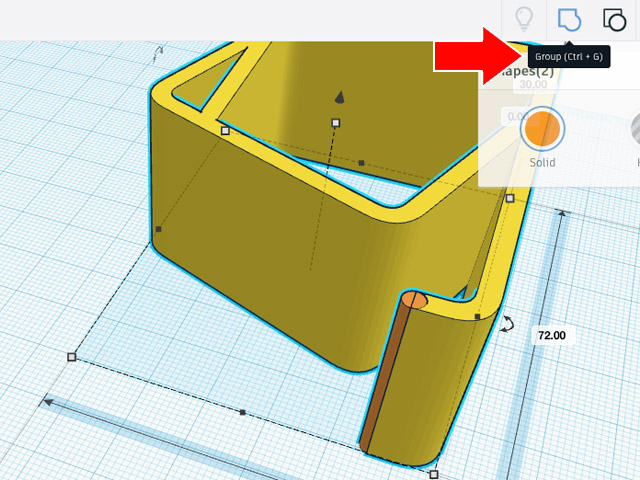

Raggruppate i due oggetti:

41

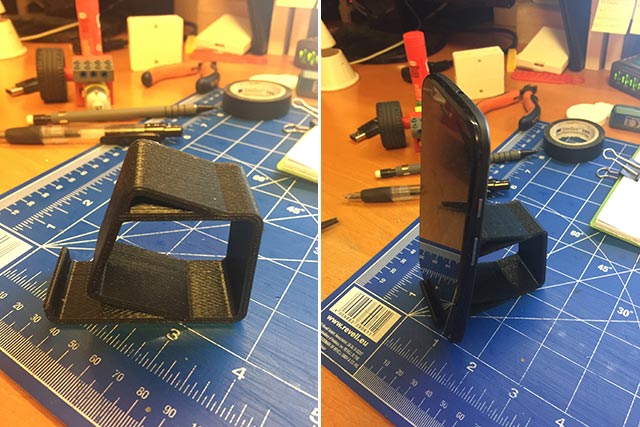

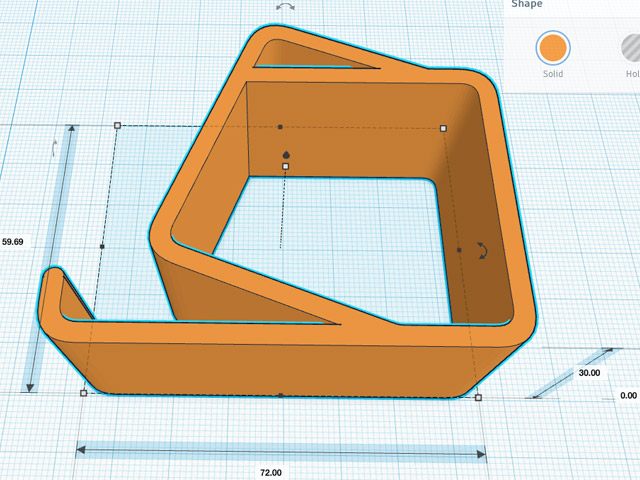

Il vostro supporto per smartphone è concluso! 🙂

42

intro-03

Buona sperimentazione a tutti 🙂
